Описание

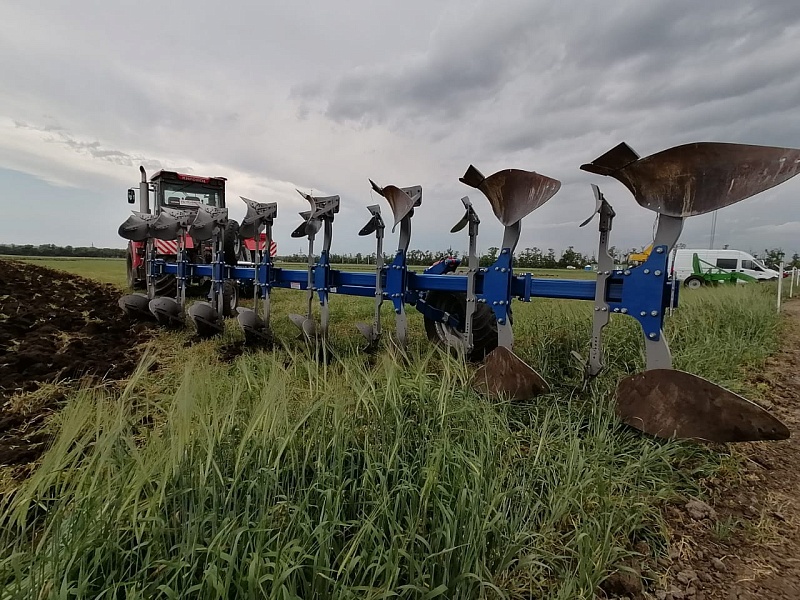

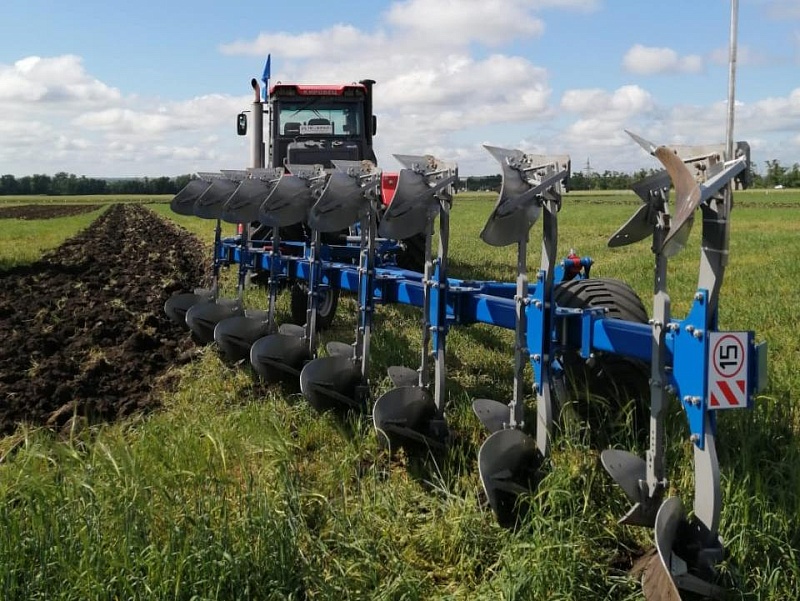

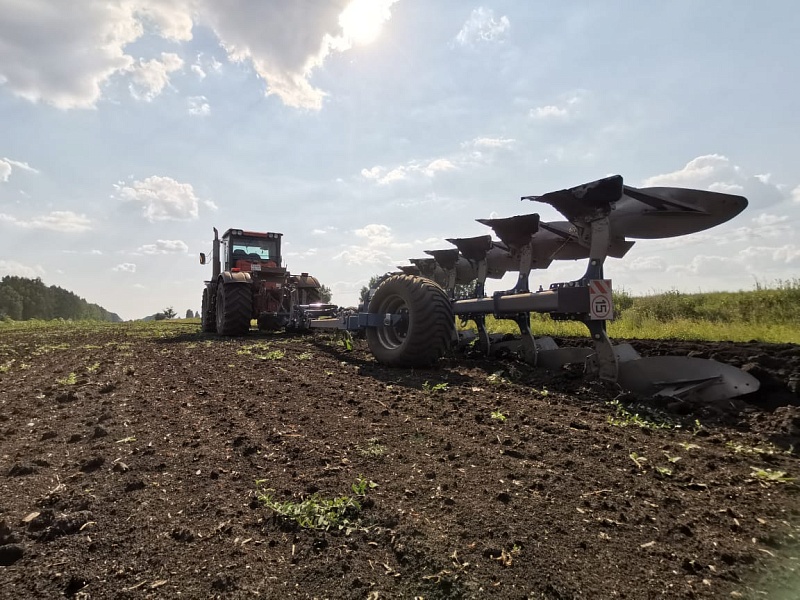

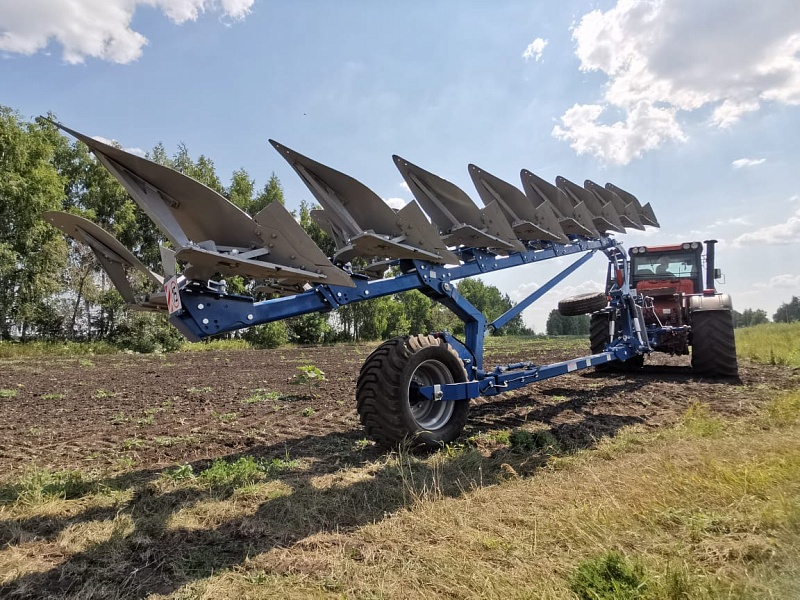

Плуг полунавесной оборотный Jupiter (7+1) и его модификации предназначены для пахоты почв под зерновые и технические культуры на глубину до 30 см, не засоренных камнями, плитняком и другими препятствиями, с удельным сопротивлением до 0,09 МПа (0,9 кг/см2), при влажности почвы до 30% и твердости до 4 Мпа. с уклоном до 8º.
Преимущества:
Общая схема
Плуг Jupiter (7+1) состоит из следующих узлов:
На раму плуга устанавливается от 7 до 8 рабочих органов за счет присоединения задней пристежки (п.13).
Корпуса плуга оснащены предохранительными срезными болтами, которые позволяют при встрече острия лемеха с препятствием, отвести корпус назад, предохраняя его от повреждения.
Передний колесный механизм
1 – пневматическое колесо в сборе; 2 – ступица; 3 –кронштейн поворотный; 4 – щека регулировочная; 5 – фиксатор; 6 –упор; 7- болт регулировки фиксатора; 8- рычаг.
Задний колесный механизм
1 - пневматическое колесо в сборе; 2 – ГЦ ГП90.80.200.000.05; 3 – Фиксатор регулировки величины заглубления; 4 – вилка оси колеса; 5 – шарнир; 6 – ступица; 7- рычаг с подшипниковым узлом.
Рабочий орган в сборе
Рабочий орган(РО): 1 - кронштейн; 2 – кронштейн угловой; 3 – стойка РО; 4 –болт предохранительный; 5 – грудка; 6 – отвал; 7 – лемех; 8 - доска поле-вая; 9 – башмак рабочего органа; 10 – долото; 11 – клин полевой доски; 12 – винт регулировочный.
К-7 (К-730, К-735) / John Deere 8-я серия /
New Holland (Case) 8-я серия / Buhler Versatile серия 1000
Преимущества:
- Регулируемая ширина захвата каждого корпуса
- Высокая стойка
- Защита плужного корпуса (PROtection, срезная шпилька)
- Износостойкие рабочие органы (сталь 30MnBr5 (борированная)+ наплавка+закалка)
- Обновленная конфигурация лемеха (обеспечивает стабильное заглубление плуга при самых тяжелых условиях пахоты
- Комплектующие собственного производства
- Полувинтовой отвал дает 100% заделку пожнивных остатков
- Прочные и надежные механизмы заглубления (модернизированный рычаг механизма заглубления увеличил ресурс работы плуга)
- Челночная вспашка (экономия топлива, отсутствие свальных гребней и развальных борозд)
- Качество обработки почвы (оборот пласта, дробность вспашки)
- Регулируемый угол атаки башмака плуга (широкий диапазон регулировок для разных типов почв)
- Универсальная навеска плуга (агрегатируется с тракторами отечественного и импортного производства)
Общая схема
Плуг Jupiter (7+1) состоит из следующих узлов:
- рамы, изготовленной из стального прямоугольного профиля и состоя-щей из бруса несущего(п.1), продольного бруса (п.15 ) с регулировкой длины (п.10), рычага (п.14) и пристежки (п.13);
- механизма оборота, состоящего из корпуса с шарнирным узлом (п.3), гид-роцилиндров (п.16), соединенных гидравлическими рукавами с гидросистемой трактора, зафиксированные на кронштейне (п.4);
- рычага и гидроцилиндра раскладывания плуга в рабочее положение (п.7);
- трехточечной навески плуга на трактор(п.1) с регулятором угла тяги (п.6) и опорами (п.2);
- рабочих органов плуга (п.8), каждый из которых состоит из стойки, баш-мака, лемеха, отвала, полевой доски;
- задний колесный механизм с регулировкой заглубления (п.11);
- 14
- переднего опорного колеса с механизмом регулировки величины заглуб-ления рабочих органов (п.5);
- бруса регулировочного (п.9).
На раму плуга устанавливается от 7 до 8 рабочих органов за счет присоединения задней пристежки (п.13).
Корпуса плуга оснащены предохранительными срезными болтами, которые позволяют при встрече острия лемеха с препятствием, отвести корпус назад, предохраняя его от повреждения.
Передний колесный механизм
1 – пневматическое колесо в сборе; 2 – ступица; 3 –кронштейн поворотный; 4 – щека регулировочная; 5 – фиксатор; 6 –упор; 7- болт регулировки фиксатора; 8- рычаг.
Задний колесный механизм
1 - пневматическое колесо в сборе; 2 – ГЦ ГП90.80.200.000.05; 3 – Фиксатор регулировки величины заглубления; 4 – вилка оси колеса; 5 – шарнир; 6 – ступица; 7- рычаг с подшипниковым узлом.
Рабочий орган в сборе
Рабочий орган(РО): 1 - кронштейн; 2 – кронштейн угловой; 3 – стойка РО; 4 –болт предохранительный; 5 – грудка; 6 – отвал; 7 – лемех; 8 - доска поле-вая; 9 – башмак рабочего органа; 10 – долото; 11 – клин полевой доски; 12 – винт регулировочный.
Технические характеристики
Производительность, га/ч | 2,7-4,0 |
Рабочая скорость, км/ч | до 10 |
Глубина обработки, см | до 30 |
Ширина захвата, м | 2,7-4,0 |
Транспортная скорость, не более, км/ч | до 15 |
Количество рабочих органов, шт. | 16 |
Масса машины, кг | 3570-3870 |
Агрегатируемость
JUPITER (7+1) - «Кировец» К-701 / К-744 Р1, Р2 /К-7 (К-730, К-735) / John Deere 8-я серия /
New Holland (Case) 8-я серия / Buhler Versatile серия 1000
Характеристики
Ширина захвата, м | 2,7-4 |
Необходимая мощность трактора, л.с | 300-350 |
Тип орудия | полунавесное |
Масса в базовой комплектации, кг | 3570-3870 |
Колличество рабочих органов, шт | 7-8 |
Глубина обработки максимальная, мм | 300 |
Рабочая скорость, км/ч | 10 |
Производительность, га/ч | 2,7-4 |
Страна производитель | Россия |
