Загрузчик сеялок ЗСНБ-25М является единственным в своем роде агрегатом позволяющим удовлетворить самые строгие запросы аграриев по загрузке посевных комплексов любых габаритов и размеров. Предназначен для загрузки семян и сыпучих неорганических удобрений в сеялки отечественного и импортного производства и в разбрасыватели удобрений.

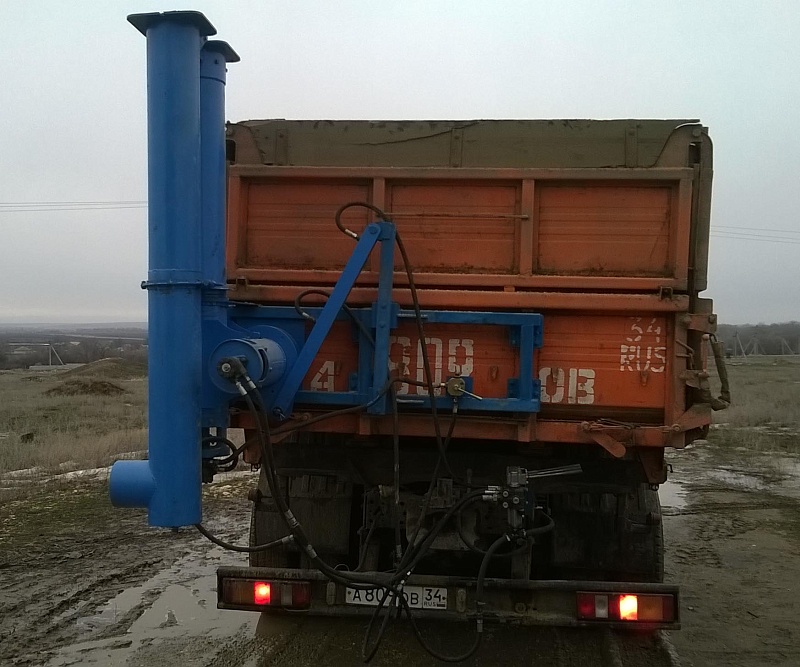

- Загрузчик семян и удобрений монтируется в задний борт автомашины КАМАЗ с опрокидыванием кузова на левый борт, и представляет собой устройство, которое монтируется методом вырезания монтажного люка и сверления отверстий Ø 12 мм для крепления опорной плиты и рамки на задний борт.
- Загрузочный шнек загрузчика имеет два положения: транспортное и рабочее. В транспортном положении шнек складывается вдоль выгрузной трубы, не нарушая штатных габаритов автомобиля. Угол наклона выгрузной трубы регулируется средством гидроцилиндра от 90 градусов до 0 градусов относительно горизонта.
- Загрузчик применяется во всех сельскохозяйственных зонах страны.

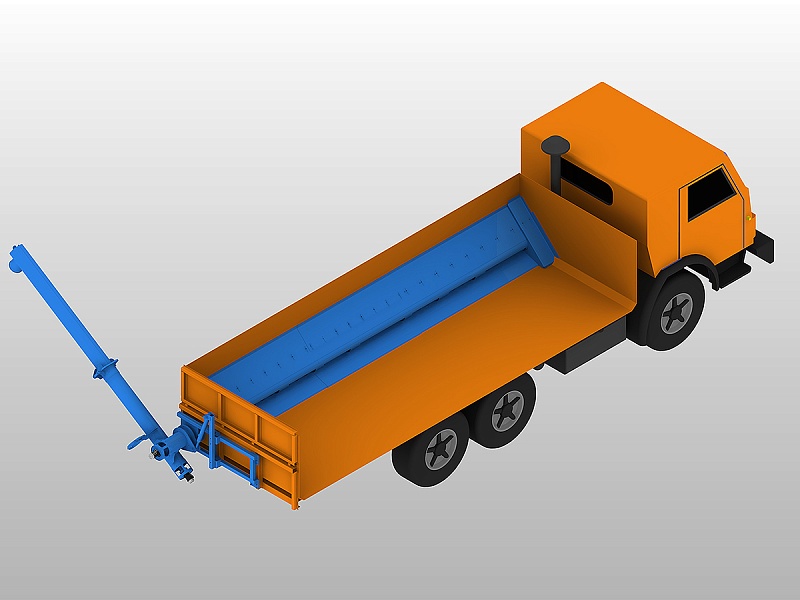

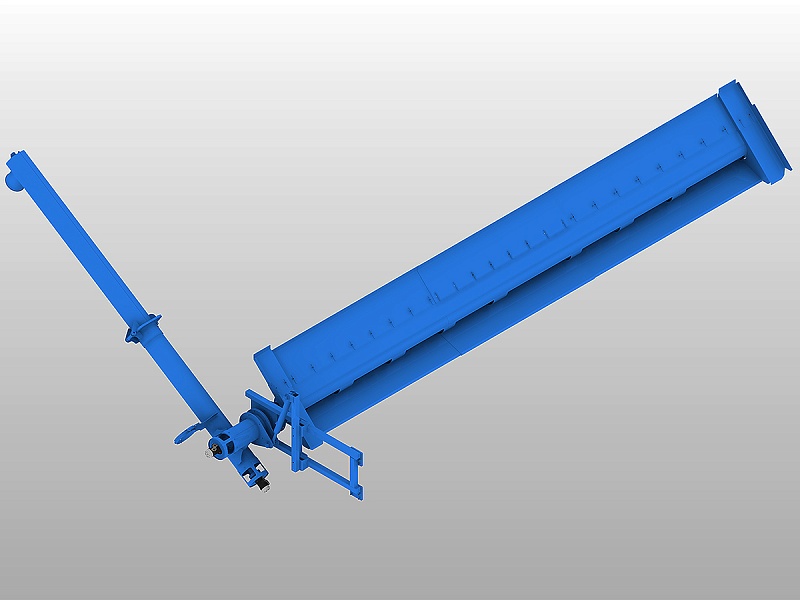

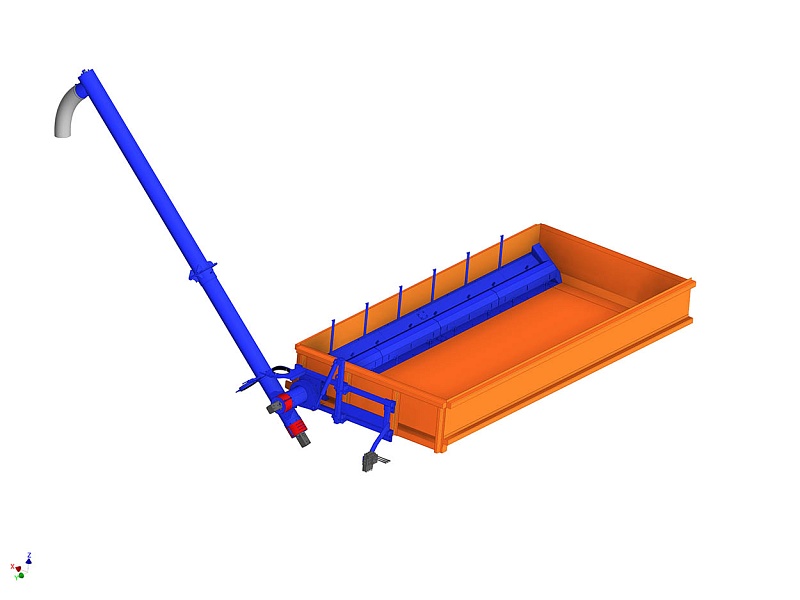

- ЗСНБ-25М состоит из устройств выгрузного и загрузочного который располагается непосредственно в кузове автомобиля.
- Привод ЗСНБ-25М осуществляется по средствам двух гидромоторов разного по скорости вращения, раздельно на каждый шнек. Данная конструкция позволяет выгрузному шнеку вращаться быстрее кузовного и обеспечивать бесперебойную подачу зерна на высоту более 4-х метров, а так же после окончания загрузки освободить выгрузной шнек от остатков зерна.
- Загрузчик агрегатирован гидроцилиндром, что позволяет оператору без усилий переводить загрузочный шнек в любое положение относительно земли.
- Оборудован износостойкой гофрой, удобной для манипулирования в радиусе до 2 метров от выгрузной горловины загрузчика.
- Шнек кузовной:
длина, мм - 5310; диаметр винта, мм - 210; шаг винта, мм - 180; частота вращения номинальная, об/мин - 172;номинальный крутящий момент, Н/м - 340.
-Шнек рукава загрузки:
длина, мм - 4890; диаметр винта, мм - 210; шаг винта, мм - 180; частота вращения номинальная, об/мин - 220; номинальный крутящий момент, Н/м - 320.
-Гидравлическая система: масло типа МГЕ; суммарный объем масла, литров - не менее 40; давление масла в гидросистеме, мПа - не более 16.
-Расчетная производительность:
минеральные удобрения, т/час - 18-25; семена, т/час - 10-25.
-Габаритные размеры устройства выгрузки зерна:
длина, мм - 5050…5400; ширина, мм - 505; высота, мм - 790.
-Габаритные размеры рукава загрузки базового исполнения
(в рабочем положении):
длина, мм - 2200; ширина, мм - 950; высота, мм - 5655.
-Габаритные размеры рукава загрузки базового исполнения
(в транспортном положении):
длина, мм - 2050; ширина, мм - 950;высота, мм - 3060.
-Высота загрузчика, установленного на автомобиль базового исполнения
(в транспортном положении), мм - не более 3500.
-Масса загрузчика базового исполнения, кг - 700
| Агрегатируется с автомобилями | ГАЗ-53; ЗИЛ; КАМАЗ; 2-ПТС |
| Габаритные размеры загрузчика в рабочем положении, мм (длина х высота х ширина) | 4265х2050х440 |
| Габаритные размеры загрузчика в транспортном положении, мм (длина х ширина х высота) | 2480х1190х440 |
| Производительность за 1 час основного времени, т/ч | 20-25 |
| Угол выгрузки семян | 10о…60о |
| Максимальная высота загрузки, мм | 1510…4010 |
|
Размеры откидного шнека; Диаметр (мм) Длина (мм) |
790…2278 1510…4010 |
| Масса изделия, кг | 200 |
| Количество точек смазки; шт. ежесменных/сезонных | 1/3 |
| Трудоемкость ежесменного ТО, чел/час | 0.3 |
| Коэффициент надежности выполнения технологического процесса; не менее | 0.98 |
| Среднесменное время технического обслуживания; час | 0.5 |
| Коэффициент готовности с учетом: -оперативного времени/ -организационного времени | 0.98/0.97 |
| Наработка на отказ; час | 150 |
| Количество обслуживающего персонала; чел. | 1 |
| Гарантийный срок эксплуатации; месяцы* | 12 |
| Срок службы, лет | До 8 |
