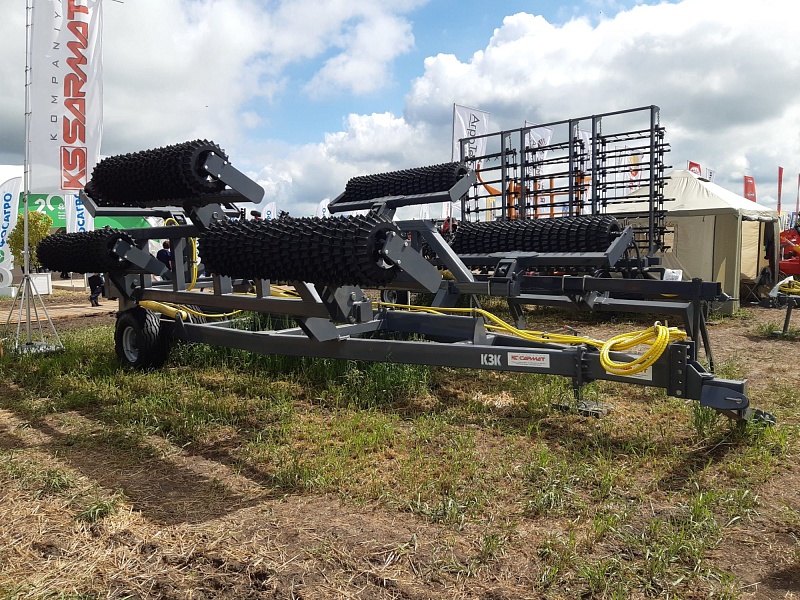

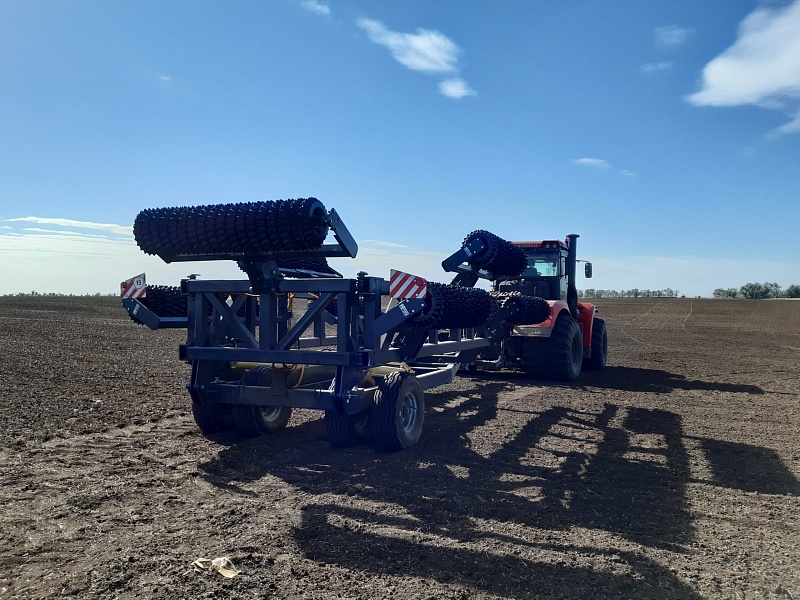

КЗК 14СП «Орион» (призменный диск )

Катки шириной захвата 14 метров оснащается разными видами дисков по предварительному заказу.

На катки возможна установка призматических дисков 450 мм.,  кольчато-зубчатых диаметром 460мм или 520мм и кольчато-шпоровых 520мм.

Обозначения катков в зависимости от диска:

Каток КЗК 14СП  «Орион» (14м.,призменный диск ) аналог Güttler

Каток КЗК 14СЗ «Антей»  ( 14м., кольчато-зубчатый диск Ø 460мм)

Каток КЗК 14СШ «Вулкан» (14м., кольчато-шпоровый диск Ø520мм, сталь)

Каток агрегатируется с тракторами мощностью 170-200 л.с. Способ агрегатирования полунавесной.

Рабочая скорость – 10-12 км/час

Катки кольчато-зубчатые КЗК-14СП, КЗК-14СЗ и кольчато-шпоровый КЗК-14СШ (далее каток) предназначены для предпосевного и послепосевного прикатывания почвы с целью выравнивания и уплотнения почвы. Также катки пригодны для выполнения таких работ, как: выравнивание после обработки дискатором, весеннее прикатывание озимых зерновых культур с целью их кущения.

Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли и частичного выравнивания поверхности поля, а также для уплотнения осевшей, поздно обработанной почвы.

Каток уплотняет почву на глубине 3-4 см, создавая этим глубокую прочную основу для семенного ложа. Сеялка будет высеивать семена в уплотненное семенное ложе, что очень благоприятно для прорастания семян, так как этот слой будет функционировать как зона конденсации паров. В этой зоне будет концентрироваться вся влага, как поступающая снизу, так и вода осадков сверху, как раз там, где находится посевной материал. Эта уникальная технология позволяет получить быстрые и равномерные всходы.

Послепосевное прикатывание обеспечивает необходимый контакт семян с влажным слоем почвы и сохранение влаги.

Расположение батарей на катке обеспечивает 100% перекрытие в процессе работы, исключая пробелы по всей ширине захвата.

Рабочая ширина катка разделена на равные секции по 2 метра, имеющие свободный ход относительно друг друга в 2-х плоскостях. Движение секций позволяет максимально копировать почву, даже неровную поверхность.

Конструкция катка позволяет его безопасное транспортирование по дорогам общего пользования за счет возможности его перевода в положение дальнего транспорта с помощью гидравлической системы трактора.

Каток может эксплуатироваться в почвенно-климатических зонах России, при влажности 8-20% и твердости почвы до 1,6 МПа (16 кгс/см2) на полях с ровным и волнистым до 7º рельефом местности.

Каток не может быть использован на следующих работах:

— обработка пахоты на почвах плохого качества и на связанных почвах

Каток представляет собой полуприцепное гидрофицированное орудие с шарнирной рамой, на которой установлены 7 батарей катков.

Рама катка состоит из центральной части шарнирно-соединённой с боковыми рамами, крыльями и сницой. Боковые рамы и крылья катка выполнены из профильной трубы 140х140х7, сница – из трубы 200х100х8

Сница катка — сварная конструкция,  крепится к центральной раме с помощью осей и предназначена для крепления гидроцилиндра и присоединения катка к трактору.

Вал батареи катка имеет круглое сечение диаметром 60мм
