Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и проседание опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян. Послепосевное прикатывание - необходимая операция для влагозадержания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного всхода семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и подверженных ветровой эрозии районах. Катки предназначены для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.

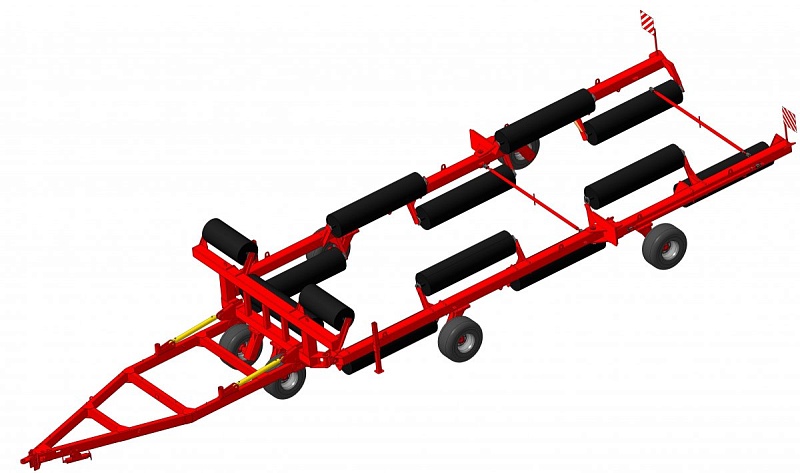

Каток представляет собой прицепную машину и состоит из сцепки с навешанными вдоль её ширины рабочими органами. Каток состоит из следующих основных частей:
-Центральной рамы-изготовленная из трубы 200х200х10 сталь 09Г2С
-Сборных крыльев с кронштейнами- крылья изготовлены из трубы 200х200х10 сталь 09Г2С, кронштейны изготовлены из стального листа толщиной 16мм
-Консоли- изготовлены из металл профильной трубы 100х100х8 сталь09Г2С
-Дуг-изготовлены из круглой трубы 89х6
-Растяжек с талрепами-представлены в виде металлического каната диаметром 16мм
-Тяг-изготовленных из профильной трубы 100х100х8 сталь 09Г2С
-Подвеска тяг-изготовлена из стального листа толщиной 20мм
- Рабочий орган КВНГ-представляет собой цилиндрическую бочку, толщиной 4мм, которая при работе заполняется водой для утяжеления конструкции, что позволяет более качественно уплотнять почву.
-Шарниров и соединительных элементов-которые упрочнены термообработкой
-Колес рабочих-ширина которых превышает 400мм, с усиленными ступицами и полуосями. Расположение колес учитывает ширину междурядий.
-Колес транспортных-шириной 250мм
-Сницы-изготовленной из трубы 200х200х10 сталь 09Г2С стоек колес 8,
-Гидроцилиндров подъёма -установлены 2шт. маркировка ЦГ 100.50х80.11 с толкающим усилие 15708 кг. и тянущим усилием 11780 кг.
-Стоек хранения- изготовленной из металл профильной трубы 80х80х5
-Стоек колес транспортных-изготовленных из стального листа толщиной 20мм.
Для опрокидывания катка при переведении его в рабочее или транспортное положения служат два гидроцилиндра. Гидроцилиндры присоединяются к гидросистеме трактора с помощью гидрорукавов и разрывных быстро соединяющихся муфт. В комплект поставки катка разрывные муфты не входят! Гидрорукава соединяются с гидроцилиндром штуцерами. Каток присоединяется к трактору при помощи зацепа, который располагается на снице. В передней части сницы размещена стойка хранения. Для транспортирования катка служат 6 колес. Колеса вращаются на конических роликовых подшипниках.
Преимущества
|
Оптимальное сочетание цены и качества
|
|
Агрегатирование с разными видами тракторов
|
Характеристики
|
мощность трактора, л.с.:
|
|
250
|
|
ширина захвата, м
|
|
23,0 не более
|
|
масса катка конструктивная (±10%), кг
|
|
8240
|
|
масса катка с водой (±1%), кг:
|
|
12200
|
|
масса рабочего органа большой (±3%), кг
|
|
(пустой/с водой): 204/530
|
|
масса рабочего органа малый (±3%), кг
|
|
(пустой/с водой): 118/305
|
|
диаметр рабочих органов (диск/кольцо/цилиндр), мм
|
|
426
|
|
количество рабочих секций/шарнирных частей, шт:
|
|
9/7
|
|
ширина рабочих секций большая/малая, не менее, мм
|
|
2040/1100
|
|
перекрытие следа секций, мм:
|
|
60, не более
|
|
скорость транспортная, км/час
|
|
до 10
|
|
скорость рабочая, км/час
|
|
до 10
|
|
дорожный просвет, не менее, мм
|
|
370
|
|
Габаритные размеры в рабочем положении:
|
|
|
|
Габаритные размеры в транспортном положении:
|
|
|
|
производительность за 1 час основного времени, га/час:
|
|
23, не менее
|
|
уплотнение почвы, г/см2
|
|
до 1,2
|
|
крошение почвы, %, не менее, размер комков 25-40 мм
|
|
65
|
|
глубина уплотнения, см:
|
|
3-4
|
|
срок эксплуатации, лет
|
|
8, не менее
|
