Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и проседание опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян. Послепосевное прикатывание - необходимая операция для влагозадержания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного всхода семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и подверженных ветровой эрозии районах. Катки предназначены для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.

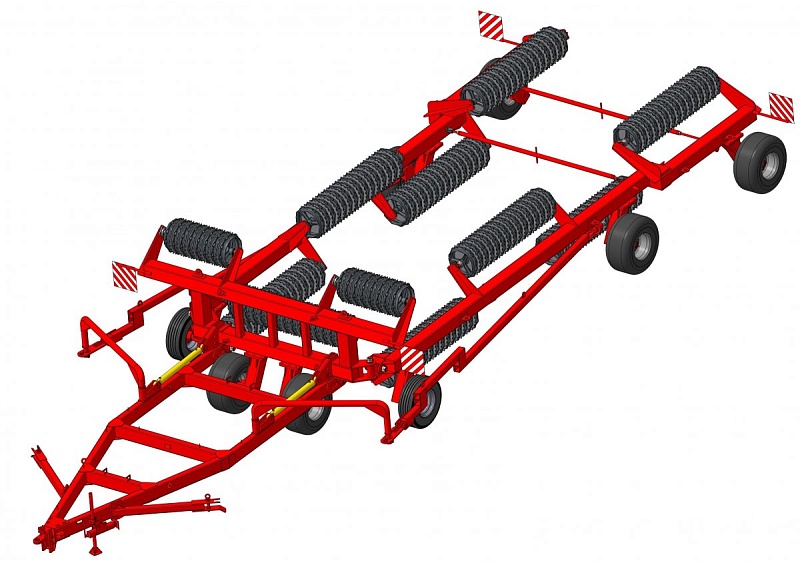

Каток представляет собой прицепную машину и состоит из сцепки с навешанными вдоль её ширины рабочими органами. Каток состоит из следующих основных частей:
-Центральной рамы-изготовленная из трубы 200х200х10 сталь 09Г2С
-Сборных крыльев с кронштейнами- крылья изготовлены из трубы 200х200х10 сталь 09Г2С, кронштейны изготовлены из стального листа толщиной 16мм
-Консоли- изготовлены из металл профильной трубы 100х100х8 сталь09Г2С
-Дуг-изготовлены из круглой трубы 89х6
-Растяжек с талрепами-представлены в виде металлического каната диаметром 16мм
-Тяг-изготовленных из профильной трубы 100х100х8 сталь 09Г2С
-Подвеска тяг-изготовлена из стального листа толщиной 20мм
-Малых и больших рабочих органов-отливка из чугунного литья марки СВЧ20 большой рабочий орган Ø 470мм, малый рабочий орган Ø 460мм
-Шарниров и соединительных элементов-которые упрочнены термообработкой
-Колес рабочих-ширина которых превышает 400мм, с усиленными ступицами и полуосями. Расположение колес учитывает ширину междурядий.
-Колес транспортных-шириной 250мм
-Сницы-изготовленной из трубы 200х200х10 сталь 09Г2С стоек колес 8,
-Гидроцилиндров подъёма -установлены 2шт. маркировка ЦГ 100.50х80.11 с толкающим усилие 15708 кг. и тянущим усилием 11780 кг.
-Стоек хранения- изготовленной из металл профильной трубы 80х80х5
-Стоек колес транспортных-изготовленных из стального листа толщиной 20мм.
Для опрокидывания катка при переведении его в рабочее или транспортное положения служат два гидроцилиндра. Гидроцилиндры присоединяются к гидросистеме трактора с помощью гидрорукавов и разрывных быстро соединяющихся муфт. В комплект поставки катка разрывные муфты не входят! Гидрорукава соединяются с гидроцилиндром штуцерами. Каток присоединяется к трактору при помощи зацепа, который располагается на снице. В передней части сницы размещена стойка хранения. Для транспортирования катка служат 6 колес. Колеса вращаются на конических роликовых подшипниках.
Преимущества
|
Исключительно эффективная обработка верхнего слоя почвы
|
|
Надежность в эксплуатации
|
|
Наличие гарантийного обязательства производителя
|
|
Взвешенное сочетание цены и качества
|
Характеристики
|
Агрегатируется с трактором класса
|
|
5 (200-250 л.с.)
|
|
ширина захвата, м
|
|
19,0 не более
|
|
масса катка конструктивная (±10%), кг
|
|
10720
|
|
масса рабочего органа большой (±3%), кг
|
|
545
|
|
масса рабочего органа малый (±3%), кг
|
|
292
|
|
диаметр рабочих органов (диск/кольцо/цилиндр), мм
|
|
470/480
|
|
количество рабочих органов на валу: диск/кольцо, шт
|
|
151/140
|
|
количество рабочих секций/шарнирных частей, шт:
|
|
11/7
|
|
ширина рабочих секций большая/малая, не менее, мм
|
|
2040/1055
|
|
перекрытие следа секций, мм:
|
|
60, не более
|
|
скорость транспортная, км/час
|
|
до 10
|
|
скорость рабочая, км/час
|
|
до 10
|
|
дорожный просвет, не менее, мм
|
|
370
|
|
Габаритные размеры в рабочем положении:
|
|
|
|
Габаритные размеры в транспортном положении:
|
|
|
|
производительность за 1 час основного времени, га/час:
|
|
19, не менее
|
|
уплотнение почвы, г/см2
|
|
до 1,2
|
|
крошение почвы, %, не менее, размер комков 25-40 мм
|
|
90
|
|
глубина уплотнения, см:
|
|
до 8
|
|
срок эксплуатации, лет
|
|
8, не менее
|
