РЕГУЛИРОВКА, УСТРОЙСТВО, НАСТРОЙКА И НАЗНАЧЕНИЕ ПЛУГА НАВЕСНОГО ПЛН-3-35 (МТЗ-80, МТЗ-82)

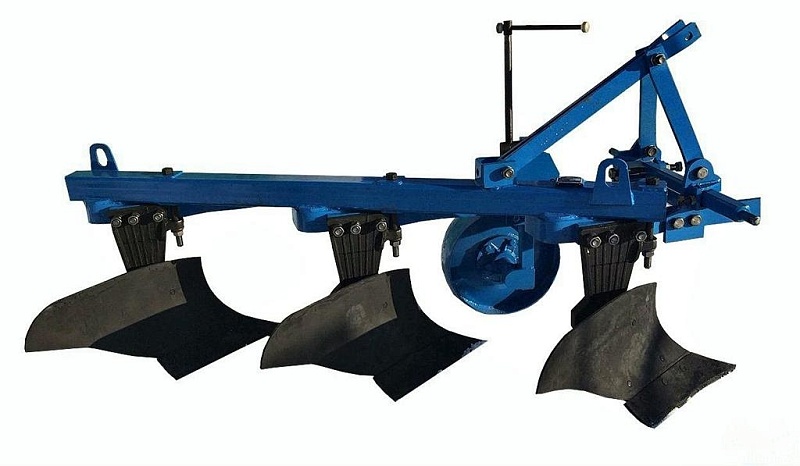

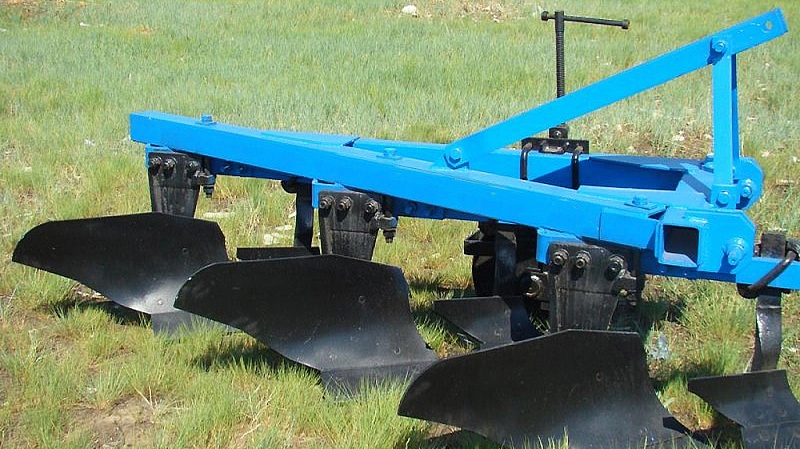

Плуг трехкорпусный навесной ПЛН-3-35 предназначен для пахоты различных почв под зерновые и технические культуры на глубину до 30 см, не засоренных камнями, плитняком и другими препятствиями, с удельным сопротивлением до 0,09 Мпа (0,09 кг/см2).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ ПЛУГА НАВЕСНОГО ПЛН-3-35 (МТЗ-80, МТЗ-82)
|
Показатель |
Значение |
|
Производительность за час основного времени (расчетная) при комплектации корпусами для работы на скоростях, Га/ч |
|
|
5 - 7 км/ч |
0,525 - 0,735 |
|
7 - 9 км/ч |
0,735 - 0,945 |
|
9 - 12 км/ч |
0,945 - 1,260 |
|
Рабочая ширина захвата плуга, м |
1,05 |
|
Рабочая скорость движения на основных операциях, км/ч |
5 - 12 |
|
Глубина пахоты, см |
20 - 30 |
|
Расстояние от опорной плоскости корпусов до нижней плоскости рамы, не менее, мм |
620 |
|
Расстояние между корпусами по ходу плуга, мм |
760±25 |
|
Количество корпусов, шт. |
3 |
|
Ширина захвата корпуса, мм |
350±20 |
|
Ширина захвата предплужника, мм |
230±20 |
|
Масса машины сухая (конструктивная) с комплектом рабочих органов для выполнения основной технологической операции, кг |
490кг |
|
Габаритные размеры плуга, мм |
|
|
- длина |
2560 + 100 |
|
- ширина |
1350 + 30 |
|
- высота |
1270 + 30 |
|
Срок службы, лет |
8 |
|
Гарантийный срок службы, лет |
2 |
|
Максимальное усилие сопротивления перемещению органов управления технологическим процессом на рукоятке винта опорного колеса, Н |
200 |
|
Оперативная трудоемкость монтажа (досборки) машины на места ее применения, Чел/ч |
2,0 |
|
Радиус поворота по крайней наружной точке, не более, м |
8,8 |
| Ширина захвата, м | 1,05 |
| Необходимая мощность трактора, л.с | 75 |
| Тип орудия | навесное |
| Масса в базовой комплектации, кг | 490 |
| Колличество рабочих органов, шт | 3 |
| Глубина обработки максимальная, мм | 300 |
| Рабочая скорость, км/ч | 10 |
| Производительность, га/ч | 0,95 |
| Габаритные размеры в транспортном положении (длина х ширина х высота), мм | 2560х1350х1270 |
| Страна производитель | Россия |
