Блок триерный АЗТБ

   Триерный блок АЗТБ 07.800, триеры цилиндрические АЗТБ 07.800-О, АЗТБ 07.800-К предназначены для обработки сельхозяйственных культур и выполняют сортировку продукта по длине зерновки.  Триерный блок выделяет трудноотделимую примесь, оставшуюся после первичной очистки, и доводит кондицию продукта до 1 и 2 класса, готовит семенной материал.

Устройство и работа триерного блока.

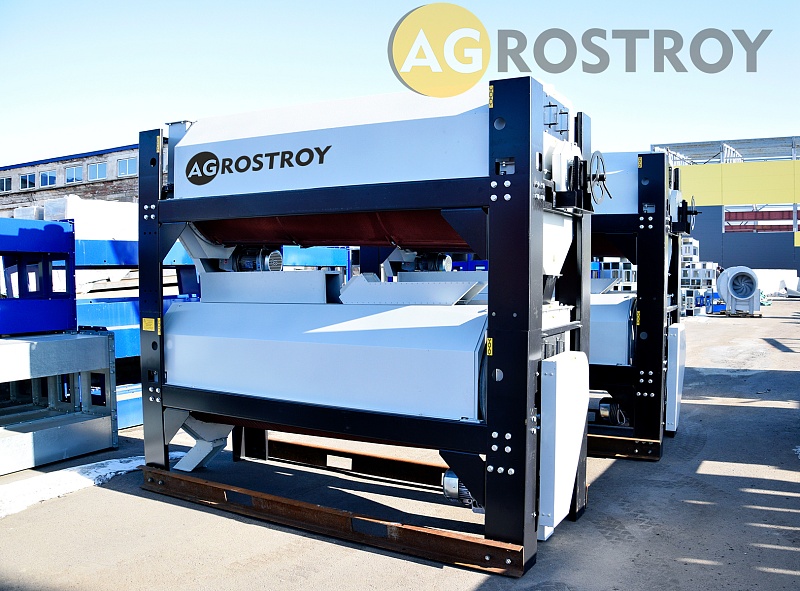

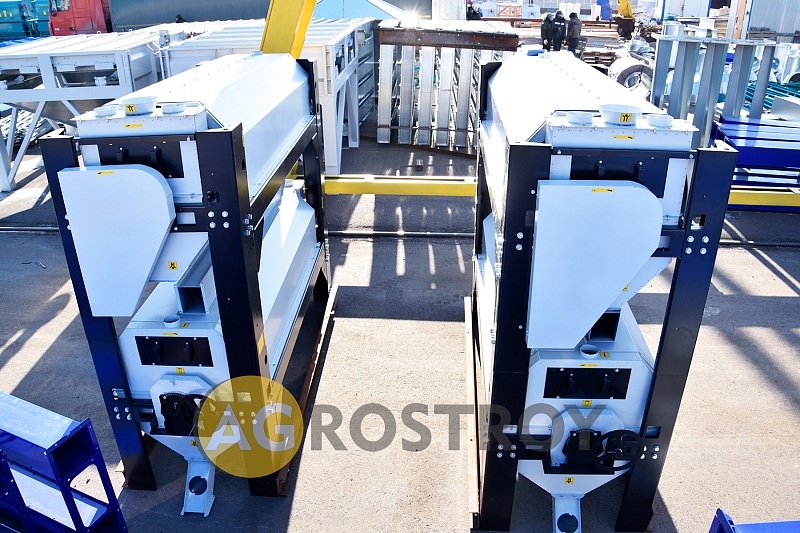

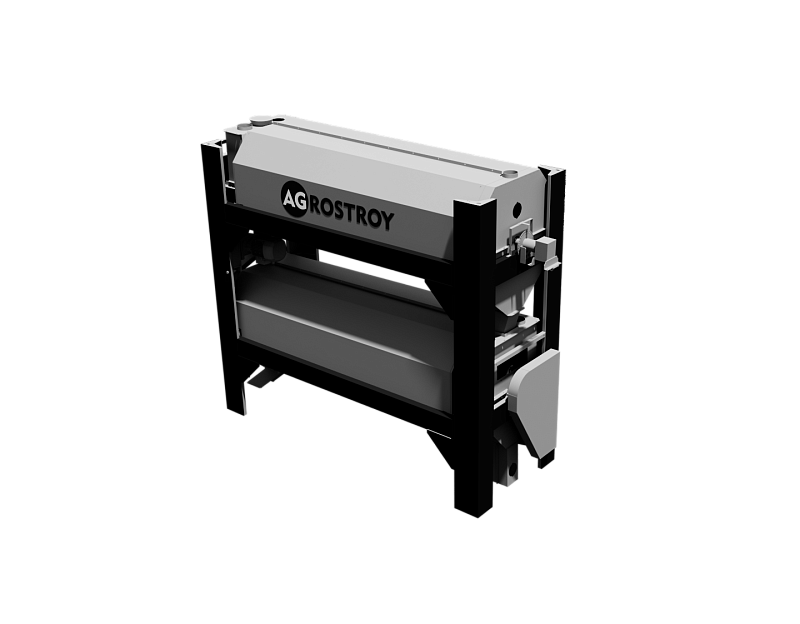

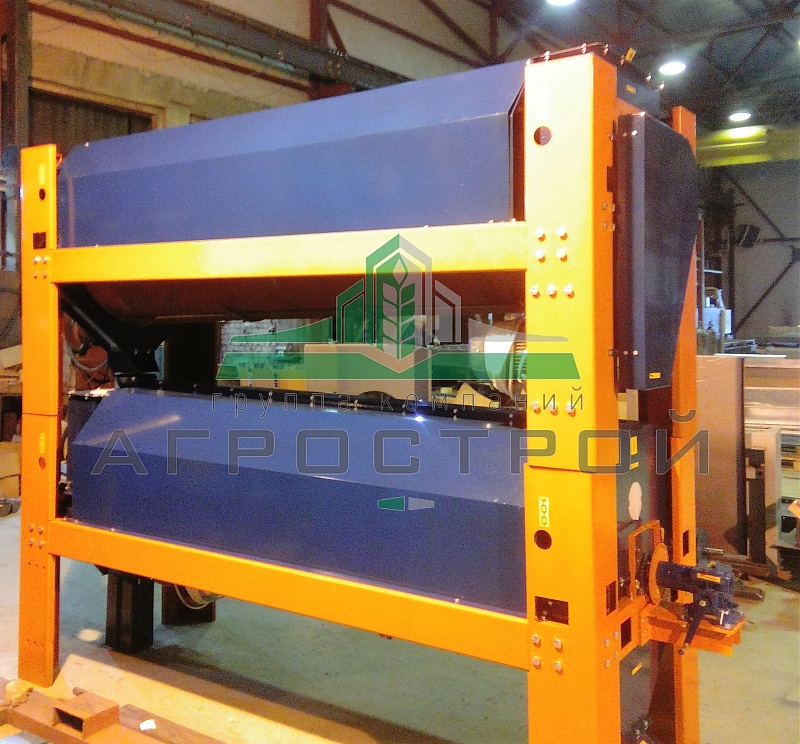

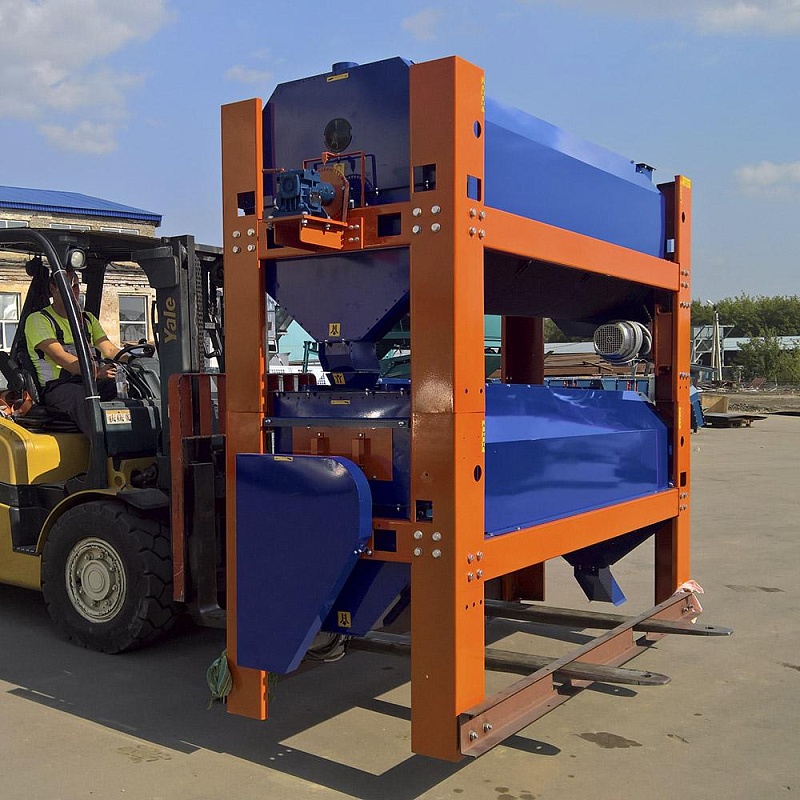

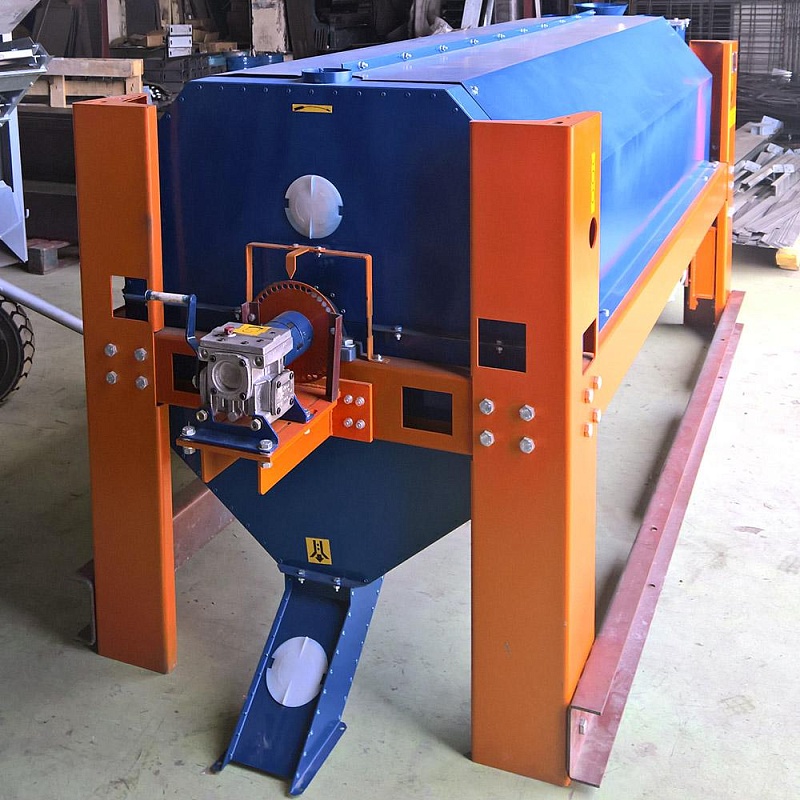

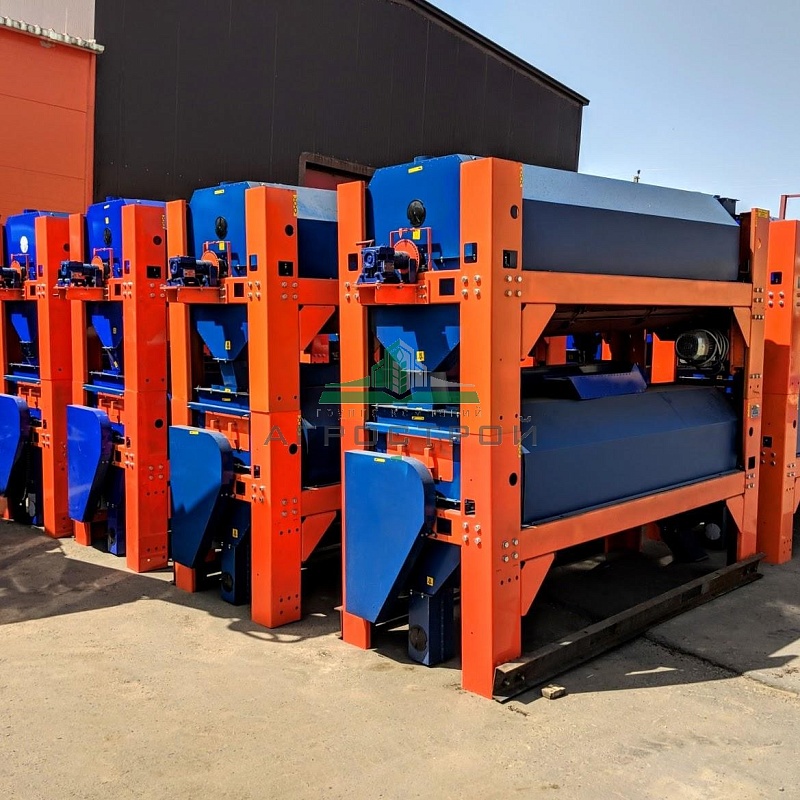

Блоки триерные АЗТБ 07.800  состоят из двух расположенных друг над  другом триеров: нижнего триера овсюгоотборника АЗТБ 07.800-О и верхнего триера куколеотборника АЗТБ 07.800-К, имеющих автономный привод.

Верхний триер АЗТБ 07.800-К развернут на 180° по отношению к нижнему АЗТБ 07.800-О таким образом, что патрубок выхода материала соединяется с крышкой приемника нижнего триера АЗТБ 07.800-О и обтягивается брезентом, для устранения просыпа зерна. Такая компоновка блока дает возможность работать по последовательной схеме очистки: сначала отбираются короткие примеси, затем длинные. Материал подается на ячеистую поверхность вращающегося кукольного цилиндра. Короткие примеси, уложившиеся в ячейки, поднимаются цилиндром и выбрасываются в лоток, откуда они выводятся шнеком в приемник куколеотборника. Материал с длинными примесями, не уложившийся в ячейки, подается на вращающийся овсюжный цилиндр. Зерна основной культуры укладываются в ячейки, поднимаются, выбрасываются в лоток и выводятся шнеком в приемник овсюгоотборника. Длинные примеси, не попавшие в ячейки, сходом выводятся из цилиндра в задний приемник. Длинные и короткие примеси направляются в бункер отходов, а очищенный материал - в бункер чистого зерна или на дальнейшую очистку.

Принцип действия основан на разделении сортируемого материала по длине. Для этой цели служит ячейка триерной поверхности, имеющая круглую форму в плане и форму прямоугольной трапеции в сечении: с наклонной передней стенкой, вертикальной задней стенкой и дном. Ячейка триерного блока имеет несколько типоразмеров с различными диаметрами и высотой. Размеры ячейки определены ТУ 23.2.2126-89. Подбор триерных поверхностей по диаметру ячейки в зависимости от обрабатываемой культуры приведен ниже в таблице. Сегменты с ячейками устанавливаются таким образом, чтобы наклонная передняя стенка ячейки при вращении триерного цилиндра набегала на обрабатываемый материал с целью облегчения западания и чтобы запавший в ячейку материал выбрасывался в лоток задней вертикальной стенкой. При обратном направлении вращения выброса материала в лоток не будет, а, значит, не будет осуществляться и технологический процесс. На полноту разделения обрабатываемого материала влияет положение рабочей кромки лотка. Она должна устанавливаться в начале зоны выпадения материала из ячейки.

Подбора триерных обечаек, ведется по таблице для каждой из культур.
