Устройство и работа машины

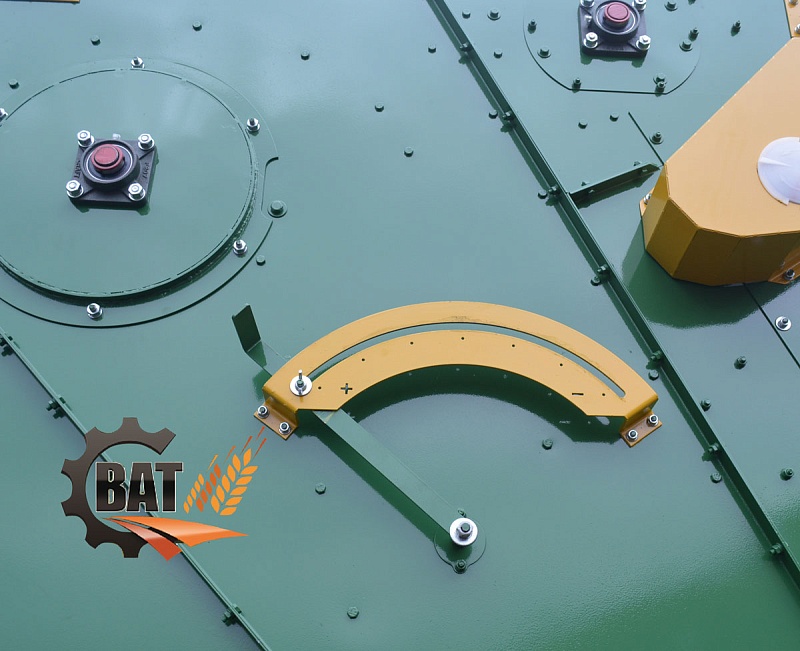

Основными рабочими органами машины являются приемная камера и воздушно-очистительная часть. Привод рабочих органов осуществляется клиноременной и цепной передачами от электродвигателя. Подлежащий очистке зерновой ворох по зернопроводам поступает в загрузочный шнек, который равномерно распределяет материал по ширине машины и подает по скатному листу на сетчатый транспортер. Зерно, легкие и мелкие примеси проходят через него, а крупные примеси (солома, колоски и др.) выводятся сетчатым транспортером из машины. Для интенсификации просеивания зерновой фракции ведомая ветвь транспортера встряхивается. Материал, прошедший сквозь сетчатый транспортер, делится на два потока и поступает во всасывающий канал аспирации. Замкнутый воздушный поток в машине создается встроенным диаметральным вентилятором. Скорость воздушного потока регулируется дроссельной заслонкой, расположенной в нагнетательном канале. Легкие примеси выводятся из машины шнеком, а очищенное зерно выводится самотеком.
| Наименование |
Ед . измерения |
МПО-50 |
МПО-100 |
|---|---|---|---|
| Номинальная производительность за час до |
т/ч |
50 |
100 |
| Обслуживающий персонал |
чел |
1 (механик) |
1 |
| Масса, не более |
кг |
1041 |
1041 |
| Установленная мощность, не более |
кВт |
7,5 |
7,5 |
| Габаритные размеры в рабочем положении, не более: | |||
| длина |
мм |
2900 |
2900 |
| ширина |
мм |
2000 |
2000 |
| высота |
мм |
2050 |
2050 |
| Срок службы |
лет |
8 |
8 |
| Масса в базовой комплектации, кг | 1041 |
| Габаритные размеры в транспортном положении (длина х ширина х высота), мм | 2900х2000х2050 |
| Страна производитель | Россия |
| Производительность, т/ч | 50/100 |
| Мощность, кВт | 7,5 |
