Наименование |
Ед. изм. |
Значение |
|
Марка |
|
ОВС-25 |
|
Тип |
|
самопередвижной |
|
Производительность в режиме первичной очистки (ГОСТ)* |
|
|
|
Пшеница 760 кг/м3 (номинальная) |
т./ч. |
12,5 |
|
Подсолнечник |
т./ч. |
6 |
|
Рапс |
т./ч. |
3,5 |
|
Кукуруза |
т./ч. |
12,5 |
|
Ячмень |
т./ч. |
10 |
|
Гречиха |
т./ч. |
8,5 |
|
Рис |
т./ч. |
5 |
|
Производительность в режиме предварительной «товарной» очистки** |
|
|
|
Пшеница 760 кг/м3 (номинальная) |
т./ч. |
25 |
|
Подсолнечник |
т./ч. |
10 |
|
Рапс |
т./ч. |
6 |
|
Кукуруза |
т./ч. |
25 |
|
Ячмень |
т./ч. |
17 |
|
Гречиха |
т./ч. |
14 |
|
Рис |
т./ч. |
10 |
|
Габаритные размеры: |
|
|
|
ширина(рабочая/транспортная) |
мм. |
5200/2100 |
|
длина(рабочая/транспортная) |
мм. |
4700/4450 |
|
высота(рабочая/транспортная) |
мм. |
3270/2750 |
|
Скорость перемещения при очистке |
м./ч. |
3-12 задается частотным преобразователем |
|
Установленная мощность |
кВт. |
9,2 |
|
Масса в полной комплектности, не более |
Кг. |
1950 |
|
Установленный срок службы, не менее |
лет |
9 |
|
Количество обслуживающего персоонала |
Чел. |
1 |
*-производительность за 1 час основного времени на очистке с исходной засоренностью до 10%, влажностью до 16%, с объемной массой 760 кг/м3.
**-при влажности исходного материала до 20%, с содержанием сорной примеси до 10%, в том числе соломистой примеси до 1%

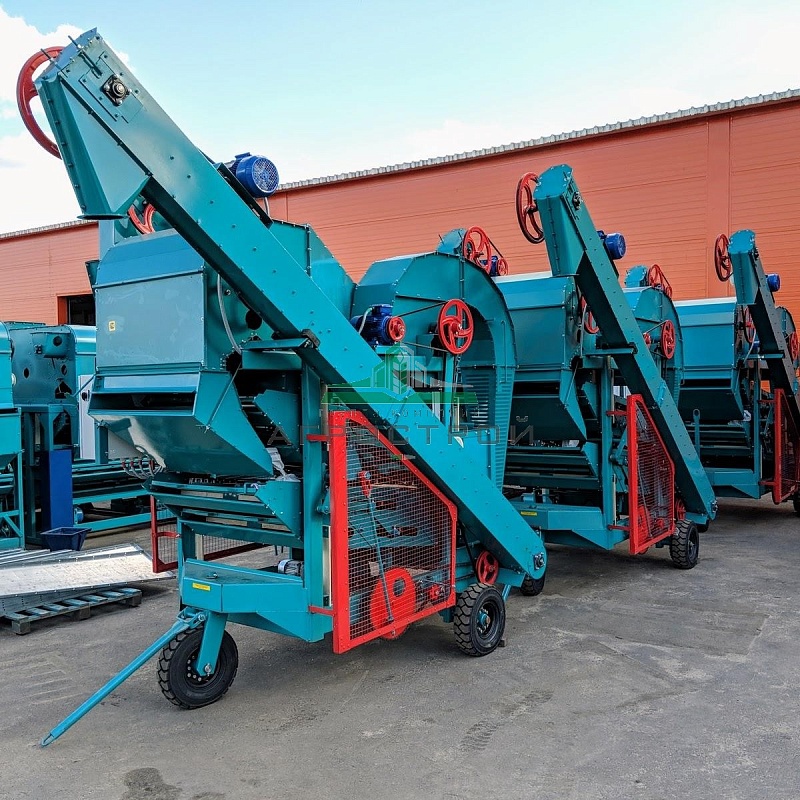

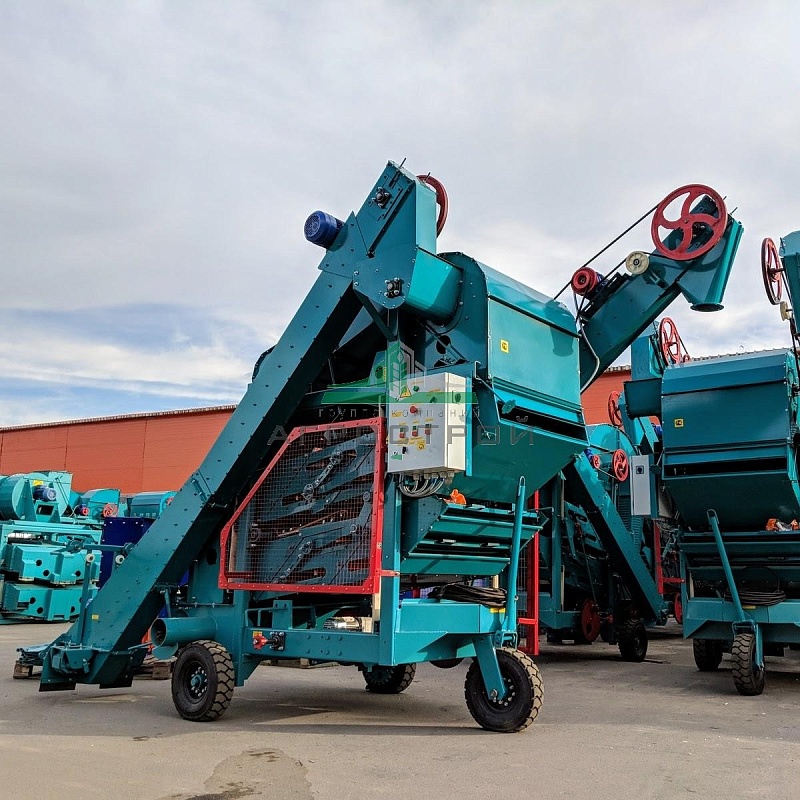

| Описание ОВС-25 (Очистителя вороха самопередвижного) |
|
Скребковый питатель и транспортер
|
|
Приемная камера
|
|
Центробежным вентилятором
|
|
Рама
|
|
Комплект станов
|
|
Отгрузочный транспортер
|
|
Щеточный механизм очистки
|
|
Механизм хода
|
Этапы очистки зерна ОВС-25
- При движении вдоль зернового бурта ОВС-25, скребковыми питателями захватывает и подгребает зерновой ворох к загрузочному транспортеру. Загрузчик поднимает зерно и ссыпает в приемную часть распределительного шнека.
- Питающее устройство очистителя вороха ОВС-25 распределяет равномерно зерно по ширине камеры, а распределитель делит зерновой ворох на две равные части (для верхнего и нижнего станов) и направляет его в воздушные каналы. Поток воздуха через вентилятор и аспирационную колонку уносит легкие примеси. Более крупные примеси из потока воздуха улавливает аспирационная колонка, остальные выдуваются с воздухом. Зерновой ворох, прошедший очистку воздухом в аспирации ОВС-25 и разделенный пополам, попадает на верхний и нижний решетный
- Процесс очистки на станах протекает параллельно. В каждом решетном стане имеется по две решетные плоскости. На верхних решетах удаляются крупные примеси, на нижних мелкие и колотое зерно. Чистое зерно поступает в задний приемник.
- Из приемника чистое зерно шнеком подается в нижнюю головку отгрузчика. Отгрузочный транспортер очистителя вороха ОВС-25 выводит зерно из машины и поворотным лотком направляет его либо в кузов автотранспорта, либо образует за машиной ворох чистого зерна.
- Отходы (подсев, щуплое и битое зерно, крупные примеси), выделенные решетной частью ОВС-25 шнеком отводит в сторону и складывает в ворох фуражных отходов.
| Масса в базовой комплектации, кг | 1950 |
| Габаритные размеры в транспортном положении (длина х ширина х высота), мм | 2100х4450х2750 |
| Производительность за 1 час основного времени (на пшенице) | 12,5 |
| Страна производитель | Россия |
| Мощность, кВт | 9,2 |
