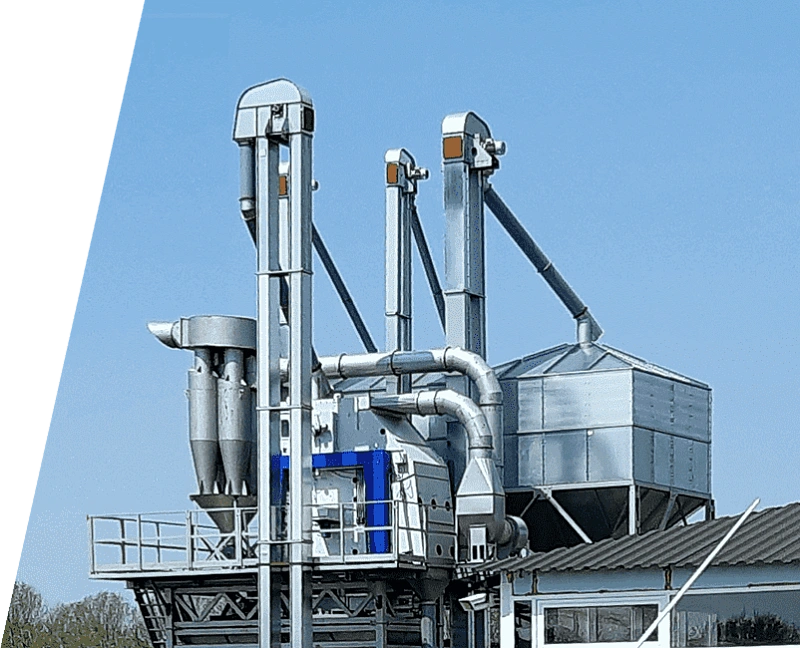

Мобильный зерноочистительный комплекс MOBEX-100

Преимущества мобильного зерноочистительного комплекса

Теперь это реальность. И это необходимо знать! Уникальность мобильного комплекса MOBEX отражается в ряде преимуществ:

Сроки. Благодаря отсутствию предпроектных и строительных работ в 4-5 раз уменьшены сроки ввода в эксплуатацию по сравнению с аналогичными по функционалу комплексами ЗАВ. От доставки до начала очистки зерна собственник получает рабочий комплекс за 2 недели.
Мобильность. Благодаря своим уникальным качествам MOBEX с легкостью как монтируется, так и демонтируется и перевозится в любое пригодное для эксплуатации место.
Стоимость. Для ввода в эксплуатацию необходимо только смонтировать комплекс, в том числе силами самого заказчика по рабочему проекту, который входит в комплект поставки и экономит денежные и временные ресурсы на строительных и прочих работах.
Адаптируемость. Комплекс гораздо менее требователен к площадке инсталляции. Геодезия, проверки грунтов и пр. просто не нужны. Подойдет любая укрепленная площадка необходимых размеров.
Качество. Узлы и комплектующие выполнены на высочайшем уровне. Центральным звеном в комплексе является зерноочистительная техника премиум-класса – известные универсальные машины серии GRAINSTORM производства ГК «Эксперт-Агро». Последние разработки наших конструкторов реализуют первичную и вторичную очистку зерна.

Уникальность и отличия мобильного зерноочистительного комплекса от стандартного ЗАВа

Принципиальное отличие зерноочистительного комплекса MOBEX состоит в его мобильности, полной автоматизации и высокой производительности.
Модульная конструкция позволяет в короткие сроки демонтировать зерноочистительный комплекс транспортировать и монтировать его на новом месте.
Для монтажа комплекса не требуется проведение проектных и строительных работ, достаточно подготовки площадки для установки.
Комплекс может устанавливаться как на обособленной площадке так и в непосредственной близости к существующим строениям, что позволяет увязывать работу комплекса с действующими сушильными модулями, а также складами для хранения готовой продукции.

Модули по габаритам соответствуют транспортным нормам.

После доставки на место установки комплекса модули собираются в единую конструкцию, которая устанавливается на специальные подставки сделанные из квадратной трубы.

Подставки спроектированы таким образом, что площадь их опоры распределяет нагрузку от комплекса по поверхности и позволяет эксплуатировать оборудование без использования фундаментов.

Таким образом, отличительная особенность комплекса заключается в использовании модульной конструкции и специальных опор.

Комплектация мобильного зерноочистительного комплекса

Поставляется MOBEX в различной комплектации в зависимости от потребностей заказчика.

Комплекс MOBEX включает в себя набор машин и оборудования, смонтированных и увязанных по производительности в единую автоматизированную технологическую линию.

Высокопроизводительный сепаратор серии GRAINSTORM GS-100 (120 т/ч) – основное звено узла очистки MOBEX, разработан для предварительной (грубой) очистки от крупных и мелких сорных примесей исходного зернового продукта (зернового вороха колосовых, крупяных и зернобобовых культур, кукурузы, сорго и подсолнечника). Закрытая конструкция GRAINSTORM позволяет сепаратору работать на открытых площадках без опасности воздействия окружающей среды и осадков на технологический процесс очистки зерна.

Механизированная завальная яма типа ЯЗС, предназначенная для загрузки зерновыми материалами пункта приема мобильного комплекса, используется как приёмник и накопитель, конструктивно оснащенная скребковым конвейером КС-Я-ПН для последующего горизонтального перемещения материала по бункеру к загрузочной нории.
Скребковый конвейер типа КЦ из линейки профессионального оборудования, предназначенный для транспортировки зернового материала в горизонтальном направлении с углом наклона, не превышающим 5˚.
Импортозамещающие зерновые нории НПЗ, предназначенные для вертикального транспортирования исходного и обработанного зернового материала в составе технологических линий Mobex.
Блок батарейных циклонов У21-ББЦ предназначен для улавливания среднедисперсной пыли в аспирационных установка с эффективностью улавливания крупной зерновой пыли 95-98%, составляются из циклонов типа БЦ, комплектуется шлюзовым затвором ШУ-15.
Блок бункеров ББНП – комплекс двух металлических буферных емкостей БНП-55, увязанных с выгрузной норией и между собой в единый узел, предназначенный для временного хранения зерна с его последующей самотечной выгрузкой без участия дополнительных систем в авто- или ж/д- транспорт.

Оборудование, используемое на комплексе, изготовлено из соответствующих материалов, оснащено приборами автоматики по контролю и сигнализации проводимых на нем операций, что позволяет контролировать ход и соблюдение безопасности технологического процесса.

Все используемое оборудование имеет «Разрешение на применение оборудования на опасных производственных объектах хранения и переработки зерна» и имеет сертификат соответствия требованиям нормативных документов РФ.

Технологический процесс мобильного зерноочистительного комплекса

Технологическим процессом предусмотрен прием зерновых и масличных культур с автотранспорта, очистка вороха от примесей, отгрузка на автотранспорт и передача зерна на хранение.

Прием:

Разгрузка автотранспорта производится в механизированную завальную яму. Габаритны размеры ямы без транспортера, м- 8.100х1.795х1.735. Вместимость приемного бункера – 7 м3. Конструкция завальной ямы предусматривает боковую разгрузку самосвалов, не требующую дополнительного пандуса или трапа.

Верх приемного бункера перекрыт металлической решеткой с размерами ячеек 200х200 мм для улавливания особо крупных примесей при выгрузке зерна. Для предотвращения попадания атмосферных осадков в завальную яму предусмотрена крышка.

Очистка:

С помощью выгрузного пологонаклонного транспортера зерно из завальной ямы попадает в башмак нории. Загрузочной норией зерновой ворох транспортируется. Интенсивность потока поступающего зерна регулируется частотным регулятором нории. Из загрузочной нории продукт самотеком поступает в универсальный аспиратор GS-100 GRAINSTORM. В универсальном аспираторе зерно очищается от легких мелких и грубых примесей. Материал сепарируется по толщине, ширине и аэродинамическими свойствам. Разделение продукта происходит на 4 фракции:

Очищенный продукт (1 сорт);
Мелкие примеси (2 сорт- 1 и 2 категории отходов);
Грубые примеси (3 категория отходов)
Легкие примеси (3 категория отходов)

Далее очищенный продукт попадает на промежуточную норию и с помощью самотечных труб попадает в бункер чистого зерна (который является частью блока бункеров, общей вместимостью 110 м3), вместимостью 55 м3. Отходы 1 и 2 категории попадают в промежуточный бункер, вместимостью 4,8 м3, далее через промежуточную норию попадает в ½ бункера отгрузки, общая вместимость которого, так же составляет 55 м3. Отходы 3 категории (грубые примеси самотеком, легкие примеси с помощью цепного транспортера) попадают во второй промежуточный бункер, вместимостью 4,8 м3 и далее с помощью промежуточной нории попадают в ½ бункера отгрузки (общая вместимость 55 м3).

Автоотгрузка:

Из блока бункеров, при помощи регулирующих задвижек зерно поступает в автотранспорт и далее к потребителю.

Купить мобильный зерноочистительный комплекс MOBEX

Нужен эффективный мобильный зерноочистительный комплекс? Закажите его в компании «Эксперт-Агро», мы его придумали, разработали, произвели, MOBEX успешно эксплуатируется во многих регионах РФ. Сотрудничать с нами выгодно и удобно:

Большой выбор адаптируемых решений. Вы легко подберете вариант по бюджету и нуждам производства.
Продукция из лучших материалов. Элементы комплекса и оборудование изготовлены из высококачественных материалов по европейским стандартам.
Изготовление на собственном высокотехнологичном оборудовании. Мы несем ответственность за продукцию. Даем гарантийный срок.
Комплексный подход. В «Эксперт-Агро» вы можете заказать не только готовую продукцию, но и сервис «под ключ», включающий проектирование, производство, доставку и монтаж оборудования и металлоконструкций на объекте.
Приятные цены. Никаких посредников во время работы с клиентом. Взаимодействуем напрямую. Ознакомиться с ценами можно у наших менеджеров.
Безупречная репутация. Уже сотни клиентов оценили качество работы «Эксперт-Агро». На сегодняшний день мы работаем с крупнейшими холдингами и компаниями в десятках регионов РФ и ближайшего зарубежья.

Оставить заявку на покупку мобильного зерноочистительного комплекса вы можете любым удобным способом: по телефону, через электронную почту или форму обратной связи. Оперативный ответ гарантирован.

Технические характеристики Мобильного зерноочистительного комплекса

Модель	Производительность по пшенице, т/ч	Вместимость, м3	Установленная электрическая мощность электродвигателей, кВт, не более	Габаритные размеры площадки для монтажа, м	Дробление зерна, %, не более	Количество норий, шт	Обслуживающий персонал, чел
MOBEX-100	120	Бункер отходов от машины первичной очистки зерна 42 Бункер отгрузки чистого зерна 42 Приемный бункер 10	130	Длина - 21 Ширина - 25 Высота - 28	0,75	4	1
