- Шнек
- Крышка шнека
- Рабочее колесо с приводом
- Головка с мотор-редуктором
- Ось силоса и окно, установленное в силосном полу
Производительность: от 25 до 50 т/час
Длина шнека: от 3305 м до 9855 мм
Мощность: от 2,2 кВт до 7,5 кВт
Производительность радиального шнекового транспортера зависит от типа выбранного материала, его угла естественного сброса и насыпной плотности
Компания «Эксперт-Агро» производит и поставляет радиальные шнековые транспортеры РШТ производительностью 25 и 50 тонн в час по демократичным ценам. Предлагаемое оборудование обладает высокими показателями производительности и великолепно справляется с поставленными задачами. Рекомендуем предварительно проконсультироваться с нашим специалистом. Он поможет подобрать модель устройства и оформить заказ.

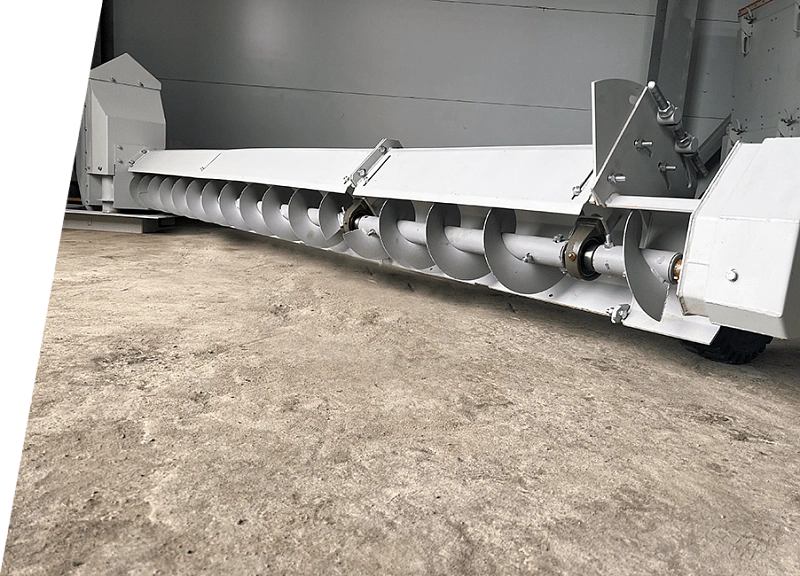

КОНСТРУКЦИЯ РАДИАЛЬНОГО ШНЕКОВОГО ТРАНСПОРТЕРА
Радиальный Винтовой или шнековый транспортер РШТ – устройство непрерывного действия для транспортировки зерна. Винтовая труба изготовлена из S-образного металлического листа, внутри которого находится винт, установленный на подшипниках. Винт приводится в движение мотор-редуктором. Мотор-редуктор прикреплен к головке конвейера, установленной на оси силоса. На другом конце конвейера установлена ходовая часть, благодаря которой червяк циркулирует вокруг поворотного стола, расположенного в центре разгрузки, который также является центром пола силоса.
ОСОБЕННОСТИ ОБОРУДОВАНИЯ
- Винтовые витки в большинстве случаев штампуются из отдельных разрезных шайб. В производстве преимущественно используется высокопрочная сталь.
- Центральным элементом шнека является трубчатый вал. Формируется из нескольких длинных секций. На его поверхности крепятся винтовые лопасти. По краям вал опирается на подшипники, закрепленные изнутри на торцевой части желоба.
- Крышка винтового конвейера-шнека состоит из маленьких секций. Применяемый при производстве материал – сталь в листовом виде. Между крышкой и винтом предусмотрен небольшой зазор. Он необходим для уменьшения трения в механизме.
- Вращение винтом осуществляется за счет мотор-редуктора. Как правило, механизм передачи размещают на концевом отрезке корпуса.
- В большинстве конструкций используются подшипники качения. Их преимущества – защищают внутреннюю полость от попадания пыли, грязи, упрощают обслуживание агрегатов, обеспечивают длительный срок службы устройства.
Наше оборудование обладает великолепными техническими и эксплуатационными характеристиками. Если у вас есть вопросы по конструктивным особенностям выбранной модели, мы с удовольствием вас проконсультируем.
КАКИЕ БЫВАЮТ ШНЕКОВЫЕ КОНВЕЙЕРЫ?
Производительность радиального шнекового транспортера зависит от типа выбранного материала, его угла естественного сброса и насыпной плотности. При этом в плоскодонных силосах диаметром до 12,8 м используется транспортер РШТ производительностью 25 т/ч с приводом ременного электродвигателя (взрывозащищенный), в плоскодонниках с диаметром емкости больше 12,8 м – РШТ- 50 т/ч с приводом в виде мотор-редуктора BONFIGLIOLI.
ПРИНЦИП РАБОТЫ ВИНТОВОГО ТРАНСПОРТЕРА
Радиальный шнековый транспортер обладает следующим механизмом работы:
Циркуляционный конвейер собирает зерно с поверхности пола и выгружает его в центральную разгрузку, откуда конвейер под полом перемещает его за пределы силоса. Если перед конвейером накапливается большое количество зерна, сработает фрикционная муфта, установленная рядом с колесом и шасси остановится, пока улитка не выберет лишнее зерно.
Принцип работы прост. Остались вопросы? Задайте их нашим специалистам.
ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ
Выбрав радиальный шнековый транспортер, следует его правильно эксплуатировать. Грамотный подход позволит сохранить детали конструкции и избежать непредвиденных ситуаций и аварий. При применении устройства следует придерживаться определенных правил техники безопасности:
- Регулярная проверка уровня квалификации персонала, который непосредственно взаимодействует со шнековым конвейером.
- Применение средств индивидуальной защиты: перчатки, респиратор, очки, специализированная одежда и обувь.
- Сервисное обслуживание и ремонтные работы проводятся только при полном обесточивании профессионального оборудования.
При доставке шнекового конвейера мы дополнительно прилагаем полный перечень документации, где подробно указаны нюансы применения и правила техники безопасности, необходимые для работы с подобной установкой.
Также рекомендуем ознакомиться со следующим оборудованием: Вертикальный шнековый транспортер, Цепной транспортер для зерна, Цепной транспортер, Шнековый транспортер для зерна.
КУПИТЬ РАДИАЛЬНЫЙ ШНЕКОВЫЙ ТРАНСПОРТЕР В ВОРОНЕЖЕ
Винтовые или шнековые транспортеры используются во многих направлениях, где предусмотрено хранение зерна в плоскодонных силосах. Предприятия пищевой промышленности, сельскохозяйственные и многие другие не могут обойтись без функционального, надежного оборудования. Для заказа установки в компании «Эксперт-Агро» достаточно личного звонка по телефону или запроса через форму обратной связи, а также по электронной почте.
Сотрудничать с нами выгодно. На это есть несколько причин:
- Большой выбор оборудования. Шнеки в наличии. Сравнить модели можно в нашем каталоге.
- Приятные цены. У нас собственные производственные мощности, что обеспечивает комфортное ценообразование. Никаких посредников – работаем напрямую с клиентами выгодно.
- Комплексные услуги. Предоставляем сервис «под ключ».
- Индивидуальный подход. Мы работаем не для того, чтобы просто продать подороже. Наша задача – обеспечить предприятия надежным, долговечным оборудованием, которое оптимизирует производственный процесс.
- Грамотные консультации. При покупке шнеков всегда возникает масса вопросов. Мы с огромным удовольствием ответим на них. Дадим максимум информации о продукции.
Модели и основные характеристики шнекового транспортера
| № | Производительность/Характеристики | ||||
| 1 |
РШТ-50 |
Производительность
|
|||
| 2 | Тип силоса |
СПС - 15,5 |
СПС - 18,3 |
СПС - 21,0 |
|
| 3 | Длина шнека, мм | 7105 | 8505 | 9855 | |
| 4 | Диаметр шнека, м | 0,200 | 0,200 | 0,200 | |
| 5 | Шаг шнека, м | 0,200 | 0,200 | 0,200 | |
| 6 | Электропитание, В/Гц | 380/50 | 380/50 | 380/50 | |
| 7 | Макс. уровень шума, дБ | 78 | 78 | 78 | |
| 8 | Привод | Мотор-редуктор BONFIGLIOLI | Мотор-редуктор BONFIGLIOLI | Мотор-редуктор BONFIGLIOLI | |
| 9 | - Тип | А | А | А | |
| 10 | - Мощность, кВт | 5,5 | 7,5 | 7,5 | |
| 11 | - Обороты, об/мин | 225 | 225 | 225 | |
| 12 |
РШТ-25 |
Производительность
|
|||
| 13 | Тип силоса |
СПС - 8,2 |
СПС - 10,0 |
СПС - 12,8 |
|
| 14 | Длина шнека, мм | 3305 | 4205 | 5605 | |
| 15 | Диаметр шнека, м | 0,140 | 0,140 | 0,140 | |
| 16 | Шаг шнека, м | 0,140 | 0,140 | 0,140 | |
| 17 | Электропитание, В/Гц | 380/50 | 380/50 | 380/50 | |
| 18 | Макс. уровень шума, дБ | 74 | 74 | 74 | |
| 19 | Привод |
Ременный электродвигатель взрывозащищенный |
Ременный электродвигатель взрывозащищенный |
Ременный электродвигатель взрывозащищенный |
|
| 20 | - Мощность | 2,2 | 3,0 | 3,0 | |
| 21 | - Обороты двигателя, об/мин | 1440 | 1445 | 1445 | |
| 22 | Обороты шнека, об/мин | 550 | 550 | 550 |
Производительность в зависимости от материала
| № | Материал | Насыпная плотность (кг/м3) | Угол сброса | Производительность, до т/ч | Производительность, до т/ч | Производительность, до т/ч |
| (о) | Позиция СТАРТ | Усилие, которое активирует шнек | Усилие на сцепление, которое колесо останавливает | |||
| 1 | Пшеница | 780 | 30 | 61,8 | 25,6 | 44,1/48,5 |
| 2 | Ячмень | 610 | 24 | 69 | 15,2 | 27,6/37,9 |
