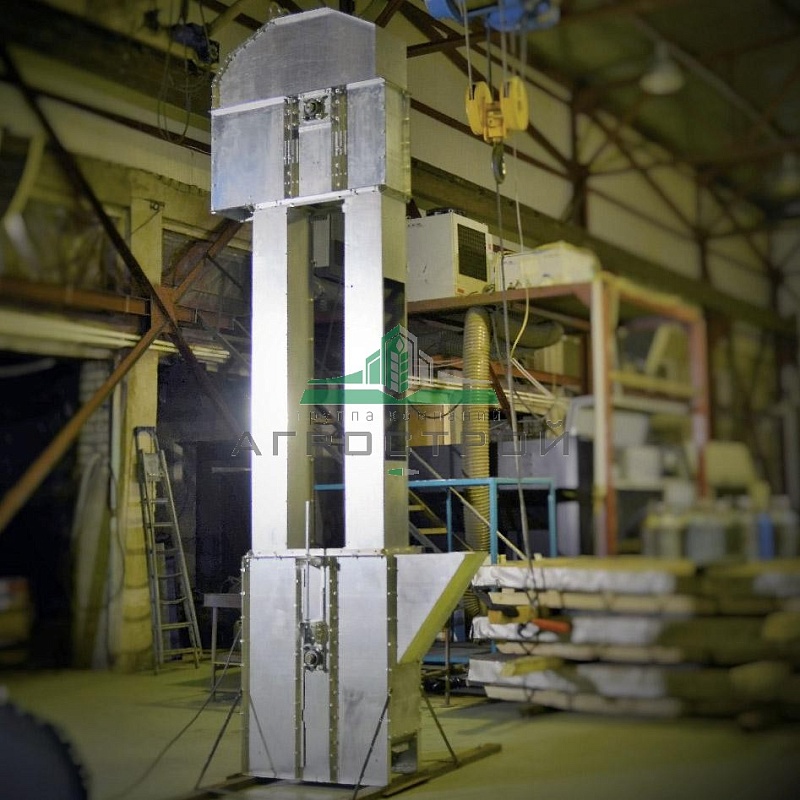

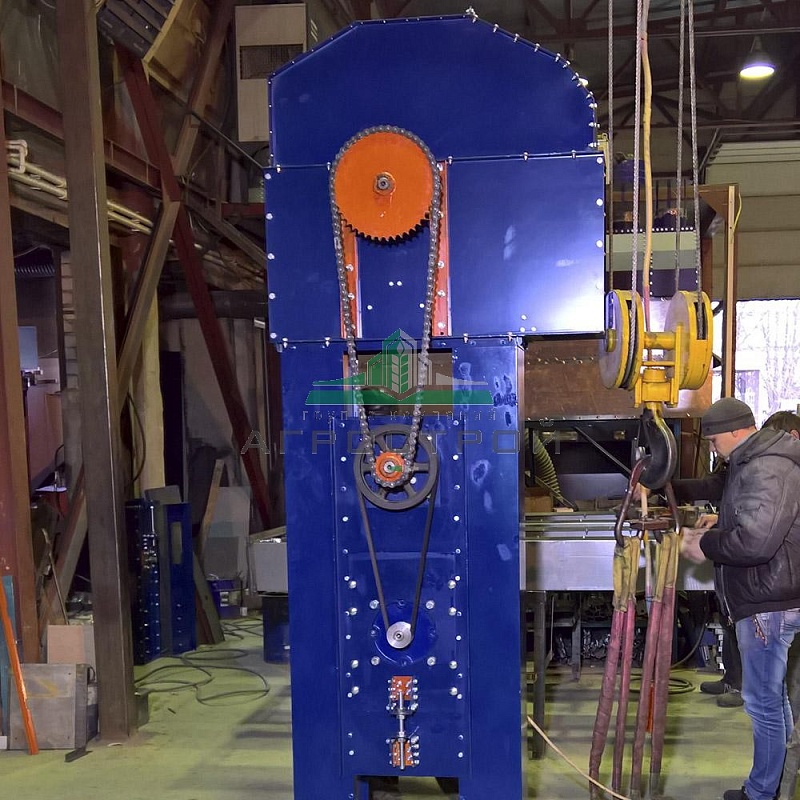

Нории для промышленного использования. Предназначены для вертикального транспортирования до 50 метров сыпучих материалов в ковшах. Используются в поточных линиях переработки, очистки, хранения зерна, комбикорма. Нашим заводом выпускаются следующие модели НПЗ-(175-350), НПЗ-(100-150), НПЗ-(5-50)
Основные габаритные размеры нории представлены ниже. Праметры скорости ленты, производительности, и др. доступны в калькуляторе выше при выборе модели и высоты нории.
Габаритные размеры нории НПЗ
Возможная комплектация норий НПЗ
Основные габаритные размеры нории представлены ниже. Праметры скорости ленты, производительности, и др. доступны в калькуляторе выше при выборе модели и высоты нории.
Габаритные размеры нории НПЗ
| Размер | Ед. изм. | мНПЗ-5-50 | НПЗ-5-50 | НПЗ-100 | НПЗ-150 | НПЗ-175-350 |
| h1 | мм. | 868 | 1114 | 1114 | 1140 | 1615 |
| h2 | мм. | 122 | 230 | 200 | 290 | 240 |
| h3 | мм. | 803 | 1180 | 1180 | 1571 | 1571 |
| h4 | мм. | 444 | 570 | 570 | 970 | 865 |
| a | мм. | 1097 | 1214 | 1314 | 1460 | 1927 |
| a1 | мм. | 120 | 135 | 135 | 225 | 330 |
| a2 | мм. | 1078 | 1424 | 1470 | 1470 | 1675 |
| a3 | мм. | 812 | 980 | 1035 | 1035 | 1170 |
| a4 | мм. | 215 | 403 | 396 | 396 | 482 |
| c | мм. | 427 | 441 | 571 | 602 | 810 |
| c1 | мм. | |||||
| c2 | мм. | 403 | 403 | 560 | 560 | 800 |
| c3 | мм. | 322 | 322 | 450 | 450 | 626 |
| c4 | мм. | 250 | 250 | 380 | 380 | 556 |
| d1 | мм. | 200 | 200 | 200 | 250 | 300 |
| d2 | мм. | 200 | 200 | 200 | 250 | 300 |
Возможная комплектация норий НПЗ
|

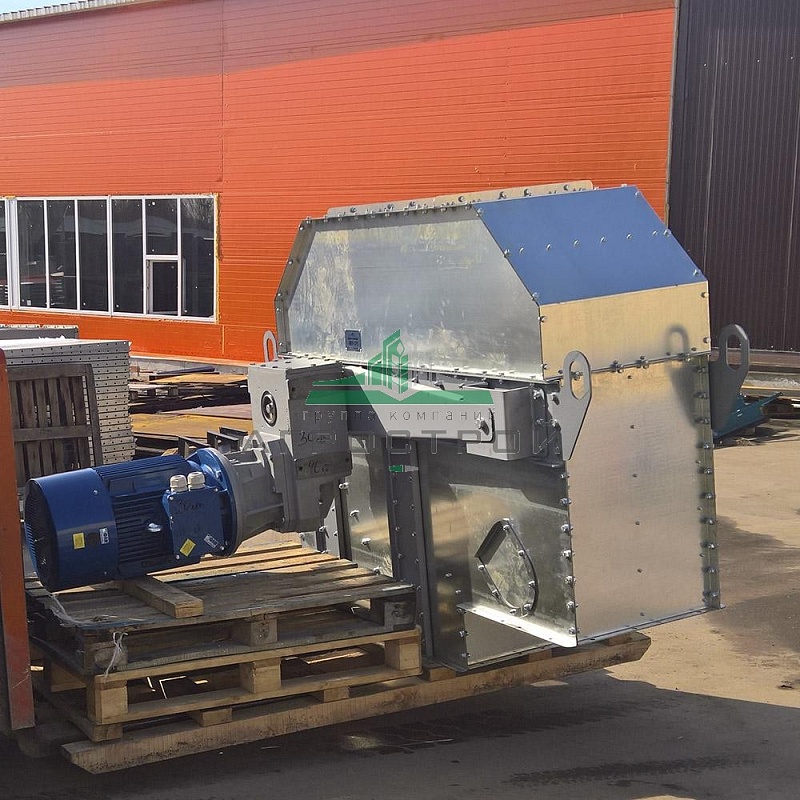

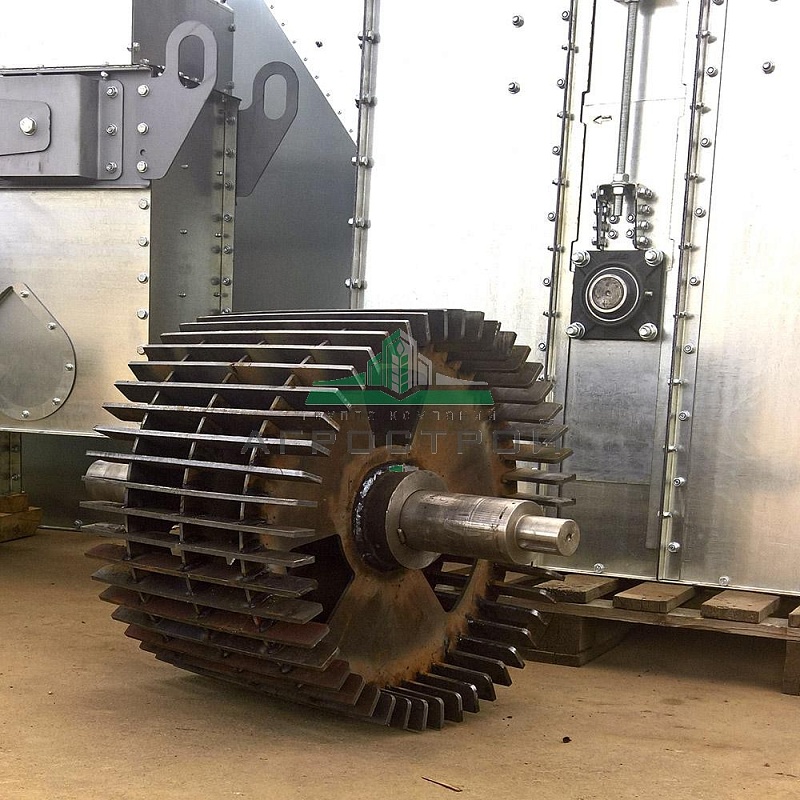

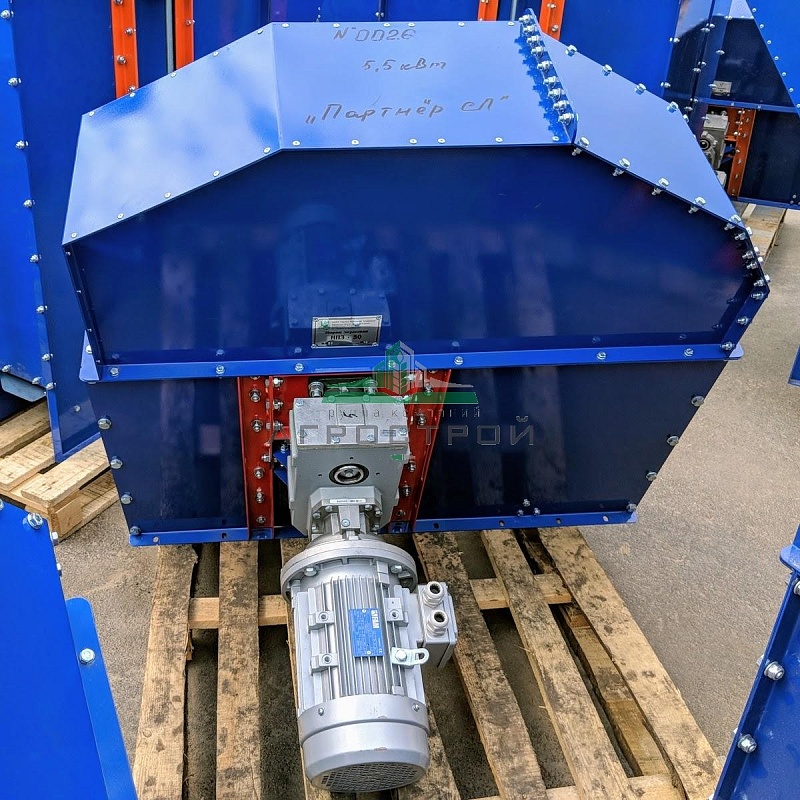

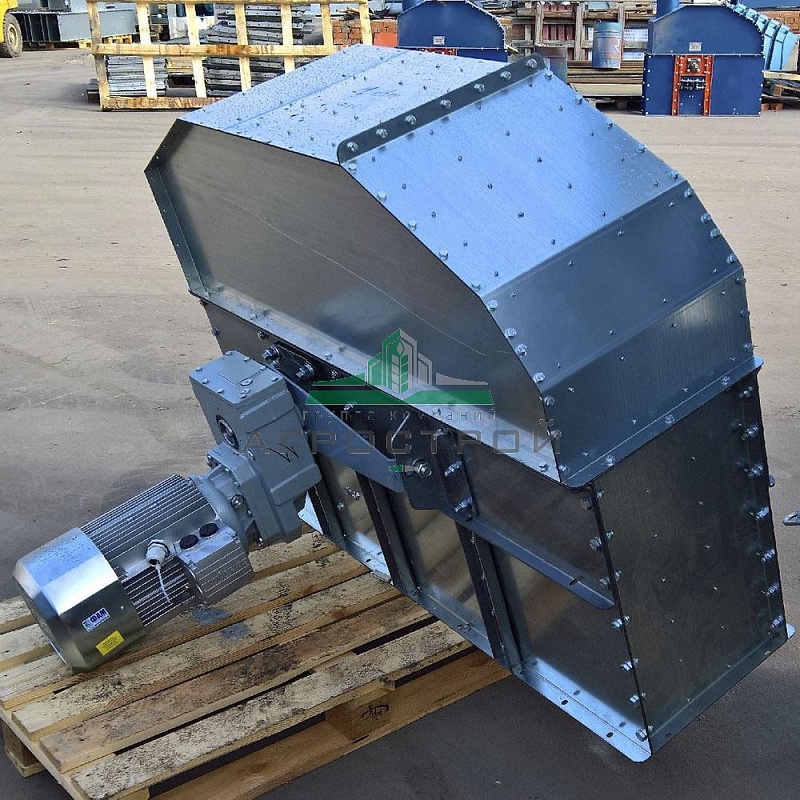

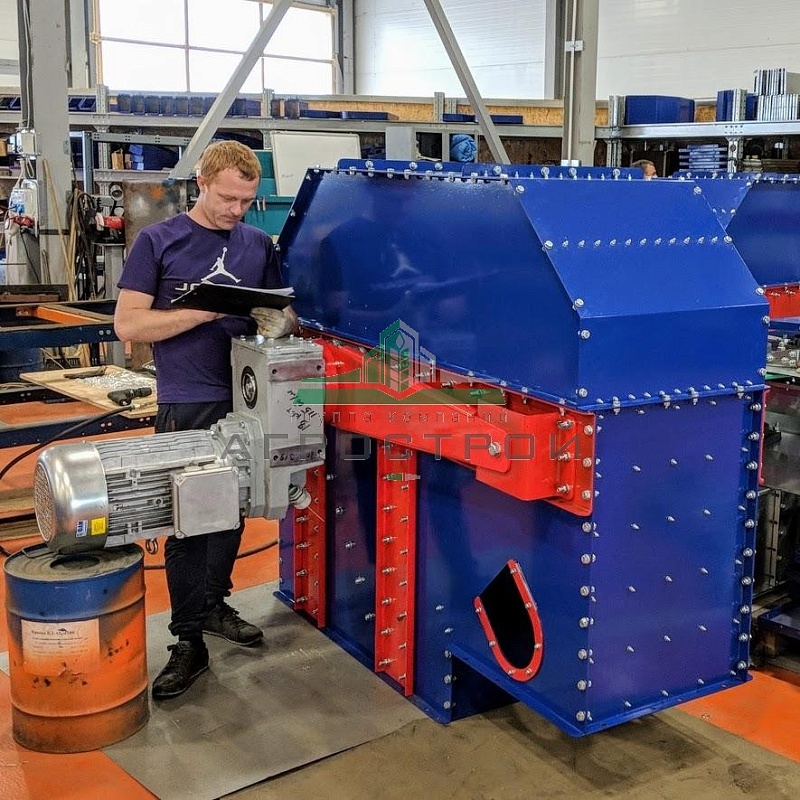

Приводная головка
|
|

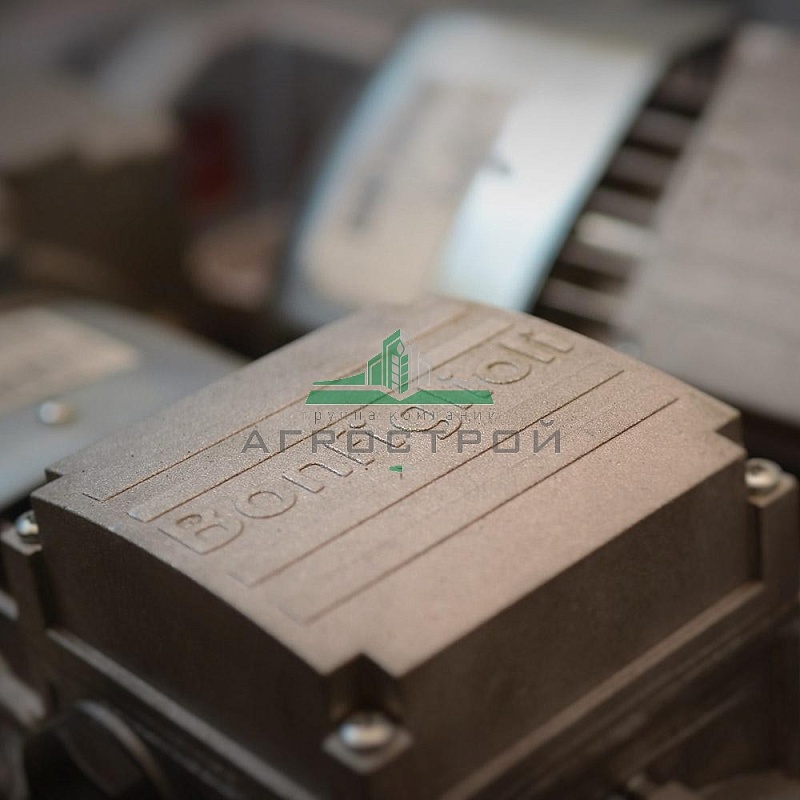

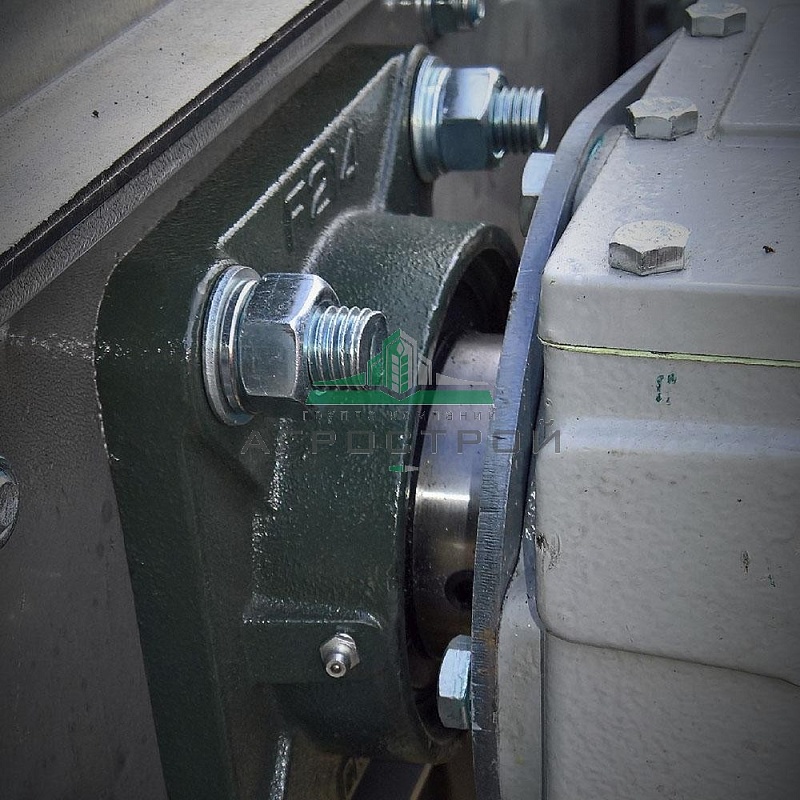

Привод
|
|

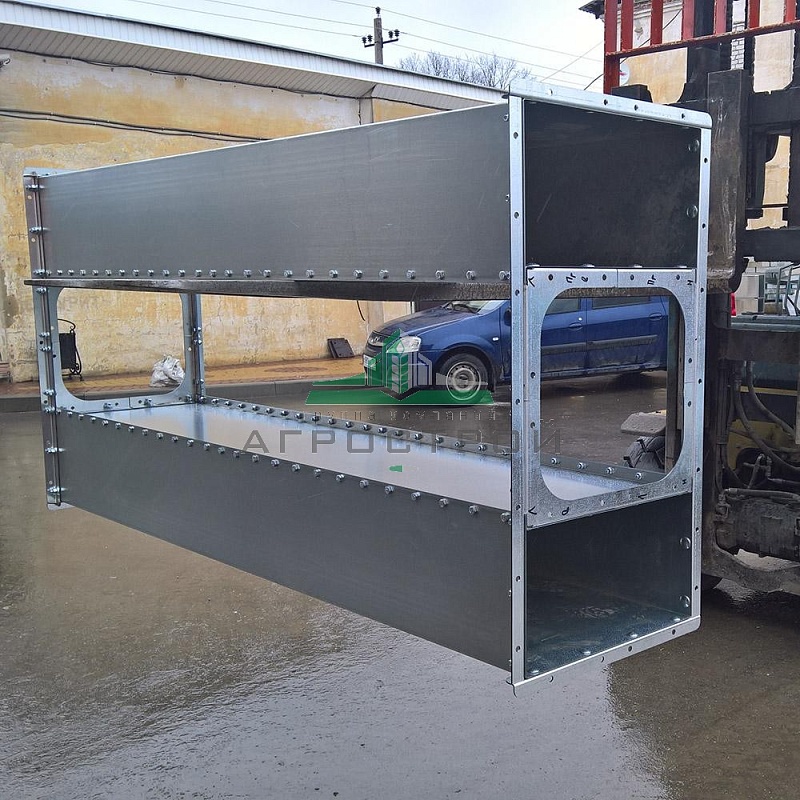

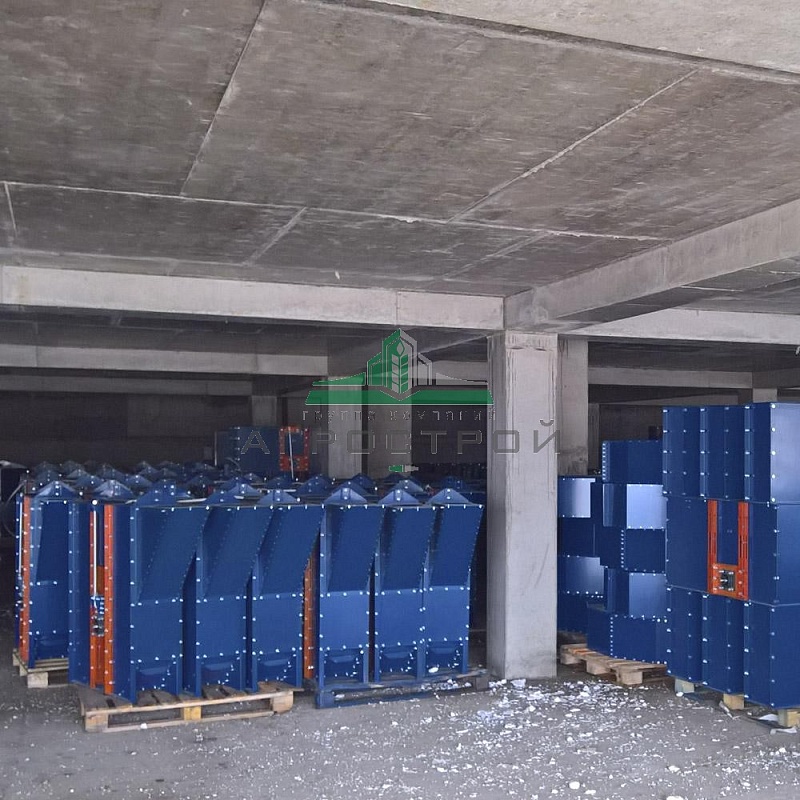

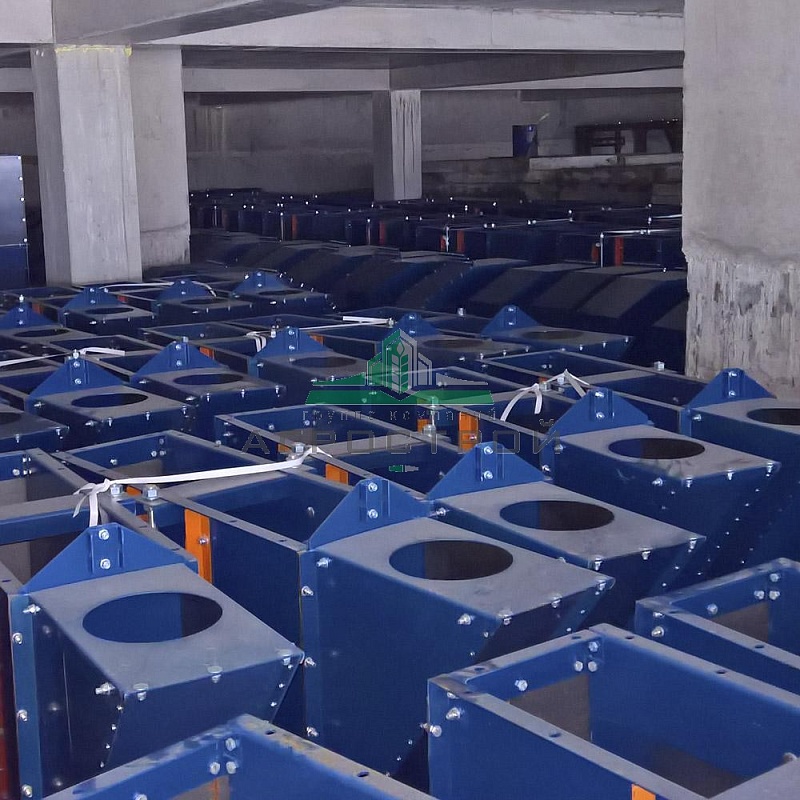

Шахты
|
|
Натяжной башмак
|
|
Лента нории
|
|
Ковши
|
|
Взрыворазрядители
|
|
Муфта обратного хода
|
|
Футеровка
|
|
Датчики
|
|
Элементы пуска
|
Устройство нории
- Приемный лоток с заслонкой. Лоток обеспечивает правильную дозированную подачу зернового материала в нориию и обеспечивает хорошую загрузку ковшей.

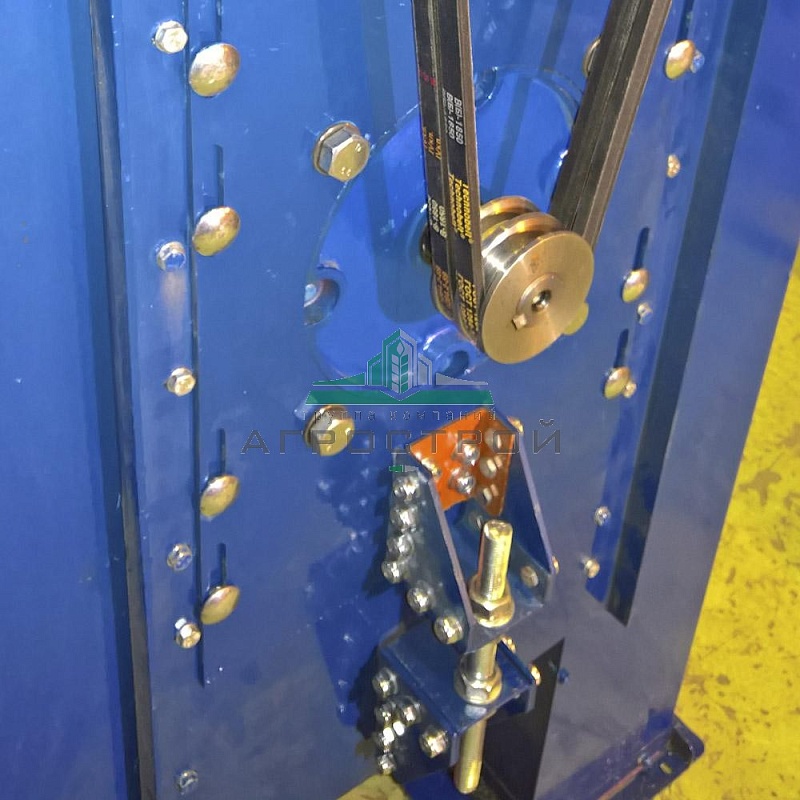

- Натяжной башмак служит для натяжки и выравнивания хода ленты. Обратите внимание на направляющих натяжки имеется выемка, а на ползуне стрелка которая в рабочем положении нории должна совпадать с выемкой.
- Лента нории с ковшами служит транспортным элементом для зерна
- Шахты защищают продукт во время транспортировки и являются несущим элементом нории

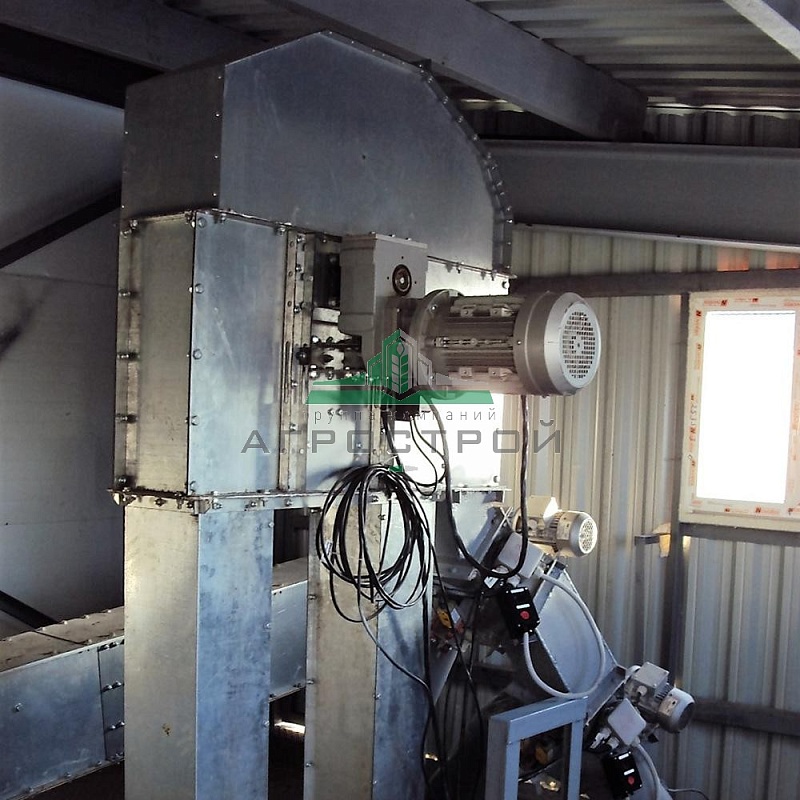

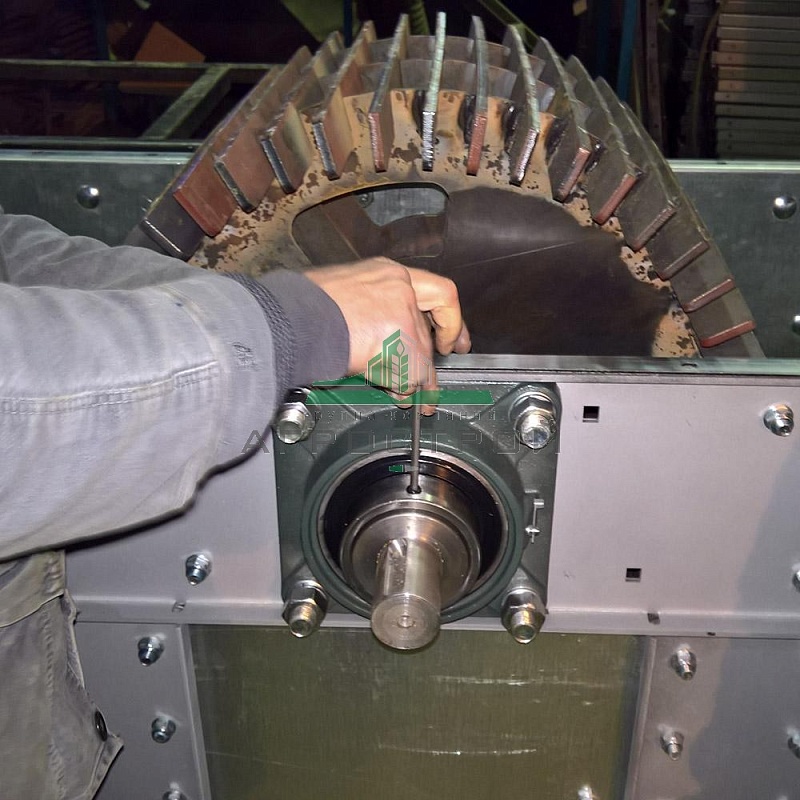

- Верхняя головка обеспечивает разгрузку продукта, в выгрузной патрубок и привод транспортирующего элемента
Работа нории
- Зерновой материал попадает в приемный лоток нории, и удерживается заслонкой.
- Производится включение и разгон нории
- Механизм привода заслонки открывает подачу продукта в норию и начинается заполнение ковшей продуктом
- Заполненые ковши поднимаются вверх к головке нории
- В верхней головке на барабане за счет центростремительной силы происходит разгрузка ковшей и отвод продукта в патрубок
