- Голова нории
- Нижний башмак
- Норийная шахта
- Инспекционная шахта
- Мотор-редуктор
- Лента
- Ковши
Производительность: от 20 до 175 т/час
Объём ковша: от 1 л до 6,5 л
Мощность привода: от 2,2 кВт до 30 кВт
Высота шахты: от 9 м до 35 м
Высота шахт нории может быть увеличены по желанию заказчика

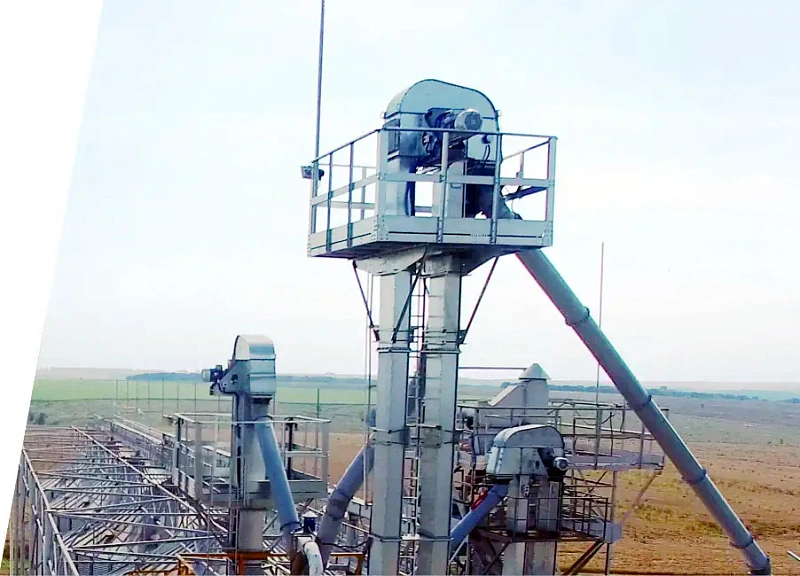

Главным элементом оборудования для транспортировки является зерновая нория, купить которую вы можете в нашей компании. Мы предлагаем конструкции, изготовленные из оцинкованной стали, производительностью от 20 до 175 т/ч высотой от 9 до 35 метров.
Зерновая нория или ковшовый элеватор предназначена для вертикального транспортирования исходного и обработанного зернового материала в составе технологических линий элеваторов и зерноочистительно-сушильных комплексов типа ЗАВ, КЗС, а также для подачи сырья в склады в закрытых помещениях. Данный вид оборудования относится к быстроходным с центробежной разгрузкой.
Импортозамещающие зерновые нории НПЗ, сертифицированы органами технического надзора РФ и оснащены надежным комплексом технологических элементов безопасности (взрыворазрядники, датчики схода ленты, датчики скорости, датчики подпора). Ответственные узлы комплектуются импортными подшипниками и мотор-редуктором Bonfiglioli.
Благодаря высокому качеству, сроку службы ответственных узлов и значительно более низкой стоимости по сравнению с зарубежными аналогами, нории НПЗ являются самым предпочтительным вариантом для комплектации современных комплексов послеуборочной обработки зерна.
В каталоге «Эксперт-Агро» в Воронеже представлен большой выбор промышленных норий, произведенных из качественных материалов на современном оборудовании, успешно выполняющих задачи согласно техпроцессу предприятия. У нас одни из лучших условий для сотрудничества. Для заказа вам достаточно оставить заявку. Далее мы поможем подобрать модель и доставим ее в любой регион России.
ОСОБЕННОСТИ КОНСТРУКЦИИ НОРИИ ДЛЯ ЗЕРНА
Нория или ковшовый элеватор – универсальное оборудование, применяемое во многих профессиональных сферах: мукомольные, комбикормовые предприятия, пивоварни и прочие производства. Там, где предполагается работа с зерновыми культурами, данное устройство обязательно должно быть в наличии.
Современная техника от «Эксперт-Агро» отвечает нормативным требованиям РосТехНадзора и стандартам безопасности. Состоит из следующих элементов:
- Голова нории. Это верхняя часть оборудования, которая направляет движение зерновой массы после транспорта вверх и выгружает материал через переходник дальше по технологической линии. К голове подводятся обе шахты, по которым движется лента с ковшами. Как только они достигают верхней точки, сырье высыпается в выпускное отверстие. В верхней части также находится мотор-редуктор и приводной барабан.
- Нижний башмак. Необходим для загрузки зерновой массы. Башмак обладает повышенными показателями прочности. Он является опорной деталью, которая располагается в основании ковшового элеватора. Состоит из крышки, стенок, штока, шибера, люка и натяжного барабана на штоке.
- Норийная шахта. Соединяет головку и башмак. Ограждает ковши и ленту.
- Инспекционная шахта – для обслуживания ленты с ковшами
- Мотор-редуктор. Располагается в головке механизма.
- Лента. Закреплена на натяжном и приводном барабанах.
- Ковши. Размещаются на ленте. Крепление осуществляется посредством болтов. Нории могут комплектоваться не только металлическими ковшами УКЗ, но и пластиковыми МАСТУ.
- Датчики контроля работы специализированного оборудования (схода ленты, скорости и пр.), взрыворазрядники.
ХАРАКТЕРНЫЕ ПРЕИМУЩЕСТВА НОРИИ НПЗ
Зерновые нории от компании «Эксперт-Агро» обладают многочисленными преимуществами.
Голова нории:
|
|
|
|
|
|
|
|
|
|
|
Нижний башмак:
|
|
|
|
|
|
|
|
Шахты нории:
|
|
ПРИНЦИП РАБОТЫ ЗЕРНОВОЙ НОРИИ
Материал, накопленный бункером, равномерно поступает через загрузочное окно в нижнюю головку, где ковшами, закрепленными на движущейся ленте, поднимается вверх. При огибании верхнего барабана лентой происходит разгрузка ковшей и выгрузка материала через переходник верхней головки в транспортирующие элементы.
Рекомендуем также ознакомиться со следующим оборудованием: Нория НЦ 50, Нория НЦ 350, Нория НЦ 100, Нория НПЗ 50, Нория НПЗ 20, Нория НПЗ 175, Норийная вышка.
КАЧЕСТВЕННЫЕ ЗЕРНОВЫЕ НОРИИ ПО ПРИВЛЕКАТЕЛЬНЫМ ЦЕНАМ
«Эксперт-Агро» – один из лидеров по поставкам специализированного оборудования для современных предприятий. У нас лучшая продукция в России, которая отвечает требованиям и стандартам. Убедитесь в этом лично, став клиентом компании.
Из-за большого количества заказов, особенно в сезон, уточняйте сроки поставки у Вашего менеджера. Быстро подберем модель и доставим ее в любой регион страны.
Покупка нории – залог успешного развития предприятия на пути выполнения поставленных бизнес-задач. Свяжитесь с менеджером «Эксперт-Агро» и получите подробную информацию об оборудовании, а также ответы на самые популярные вопросы.
Размеры и основные характеристики Нории НПЗ
| № | Размер и характеристики | ед.изм. | НП3-25 | НП3-50 | НП3-80 | НП3-100 | НП3-125 | НП3-150 | НП3-175 | |
| 1 | Производительность (влага 16%) | т/ч | 25 | 50 | 80 | 100 | 125 | 150 | 175 | |
| 2 | Скорость ремня | м/с | 2,93 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 2,8 | |
| 3 | Диметр барабана | мм | 350 | 500 | 500 | 500 | 500 | 650 | 650 | |
| 4 | Марка ковша | - | УКЗ-10 | УКЗ-50 | УКЗ-100 | УКЗ-100 | УКЗ-100 | УКЗ-175 | УКЗ-175 | |
| 5 | Емкость ковша | л | 1 | 1,5 | 3,175 | 3,175 | 3,175 | 6,5 | 6,5 | |
| 6 | Кол-во ковшей | шт./м | 5,7 | 5,75 | 4 | 5 | 6 | 4 | 4,76 | |
| 7 | Ремень 300-6-БКНЛ-65-2 ширина | мм | 175 | 175 | 300 | 300 | 300 | 450 | 450 | |
| 8 | Min и max высоты | м | 9-35 | 9-35 | 9-35 | 9-35 | 9-35 | 9-35 | 9-35 | |
| 9 | Мощность привода | кВт | 2,2-4 | 4-9,2 | 5,5-11 | 7,5-15 | 7,5-18 | 11-30 | 11-30 | |
| 10 | Размер выгрузного окна | мм | 200х200 | 200х200 | 300х300 | 300х300 | 300х300 | 300х300 | 300х300 | |
| 11 | Толщина трубы нории | мм | 1 | 1,25 | 1,5 | 1,5 | 1,5 | 2 | 2 | |
| 12 | Толщина башмака | мм | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 13 | Толщина головы | мм | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
