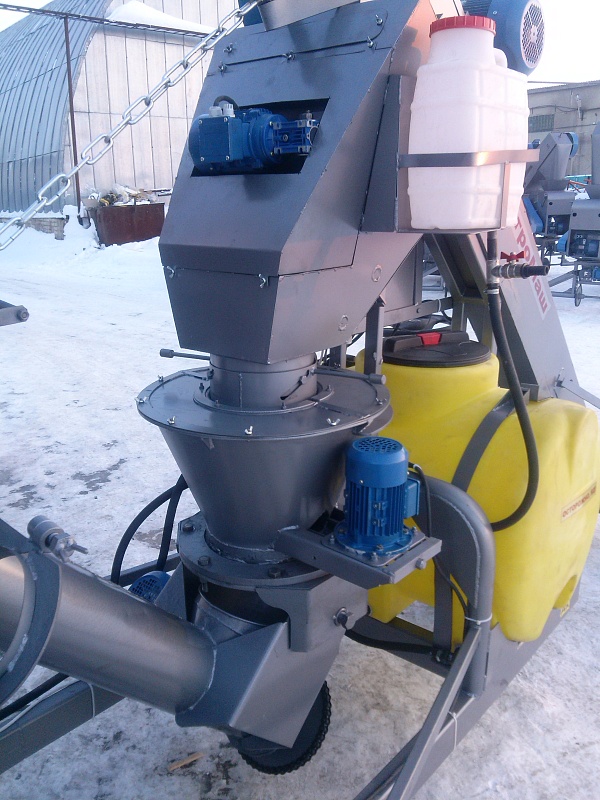

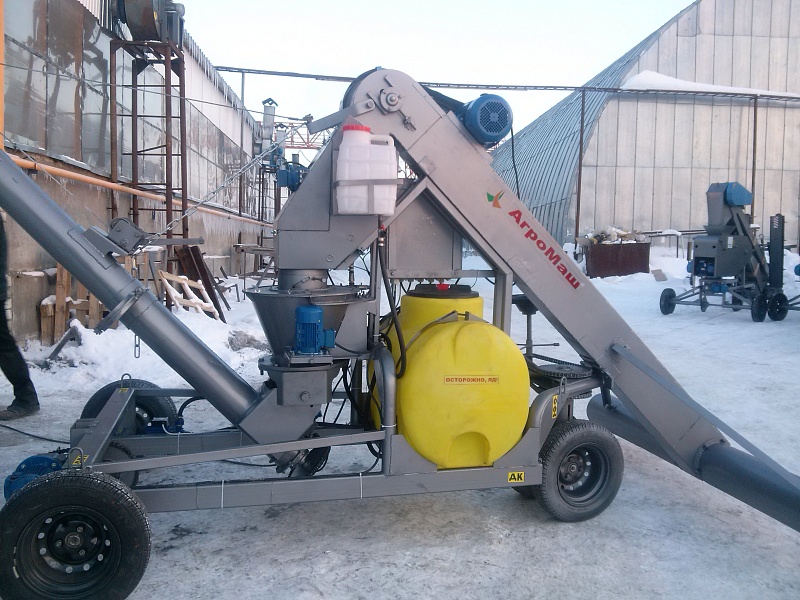

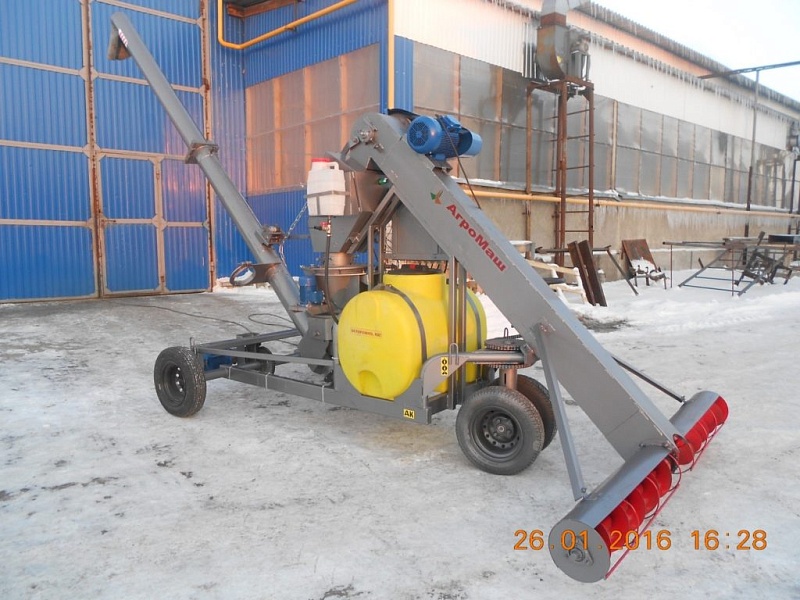

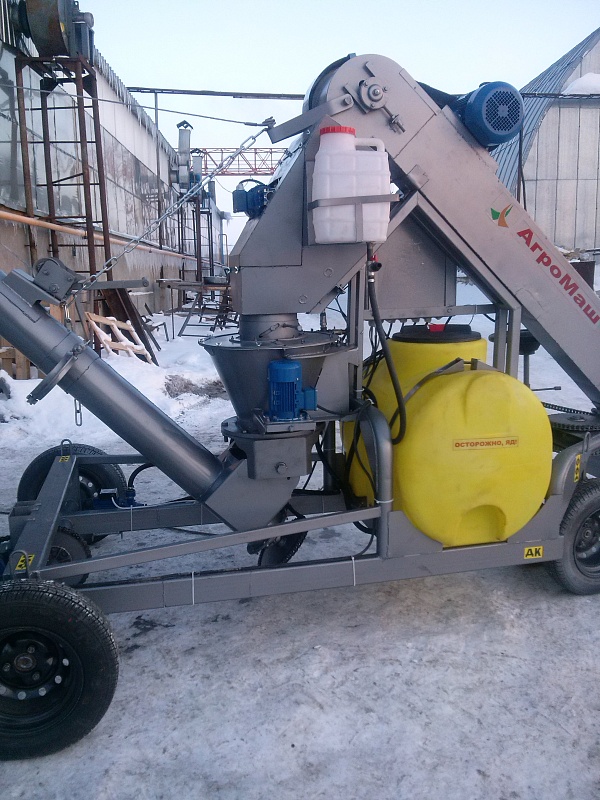

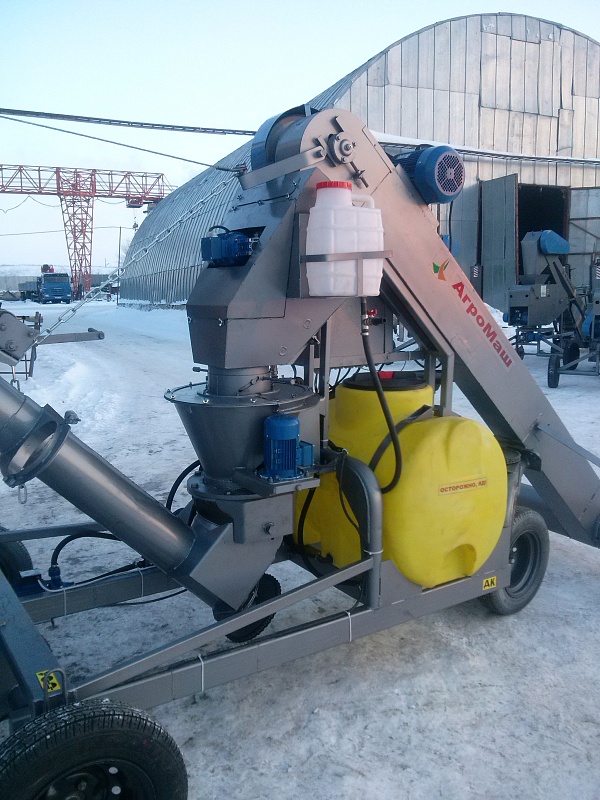

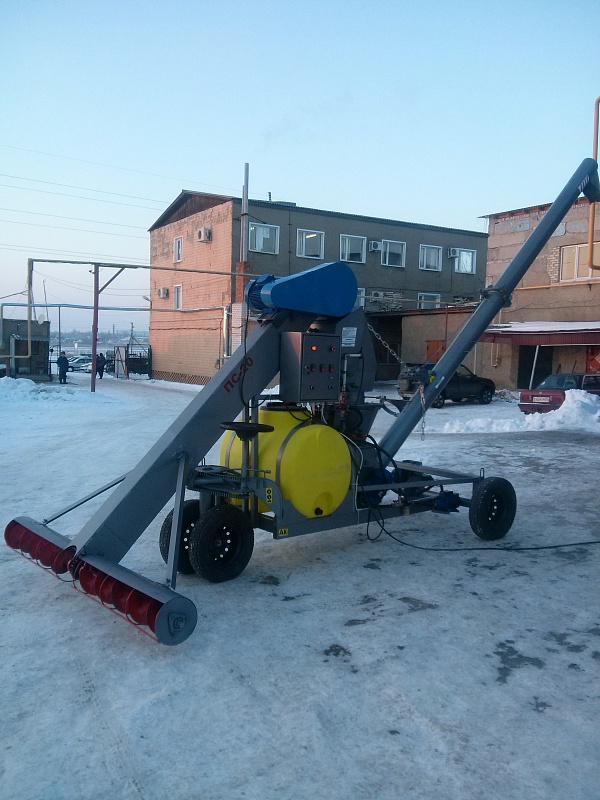

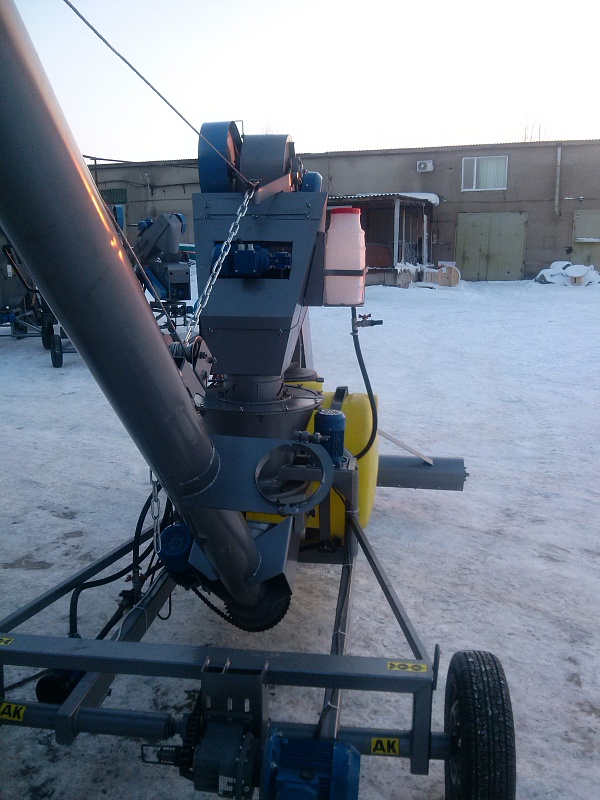

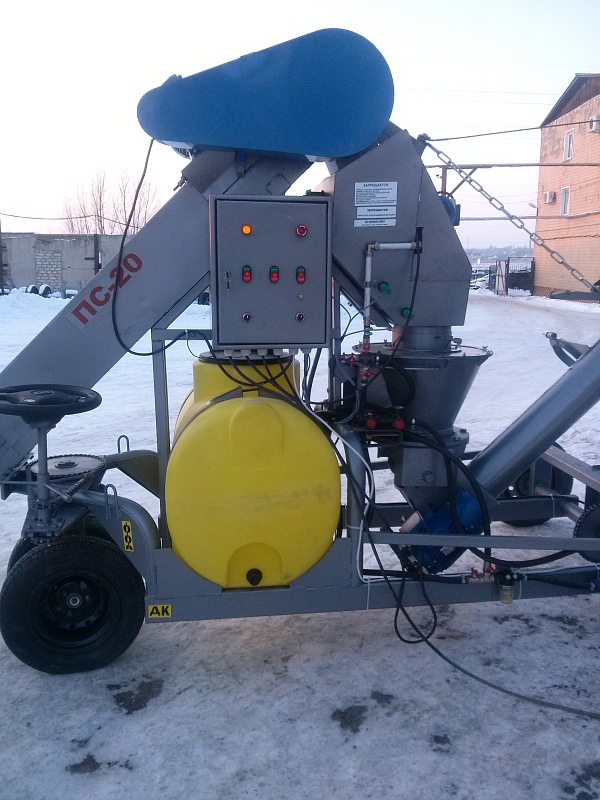

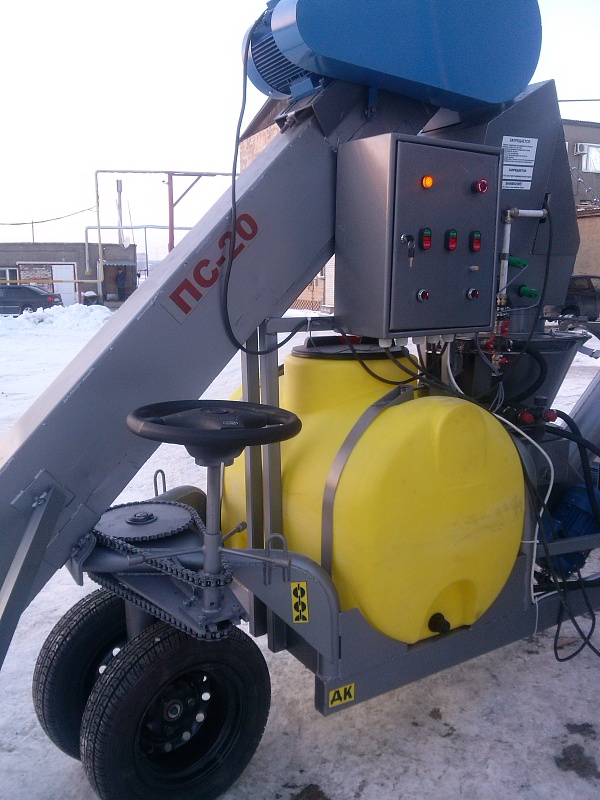

Протравливатель семян камерный ПС-20УК

Технические особенности протравливателя семян и краткая технология производства:

• Рама протравливателя представляет собой сварную конструкцию, установленную на трехколесном пневматическом ходу.
• Плавная регулировка рабочей скорости (0-0,35 км/час) за счёт частотного преобразователя.
• Машина снабжена оборудованием, позволяющим работать как в автоматическом, так и ручном режиме работы

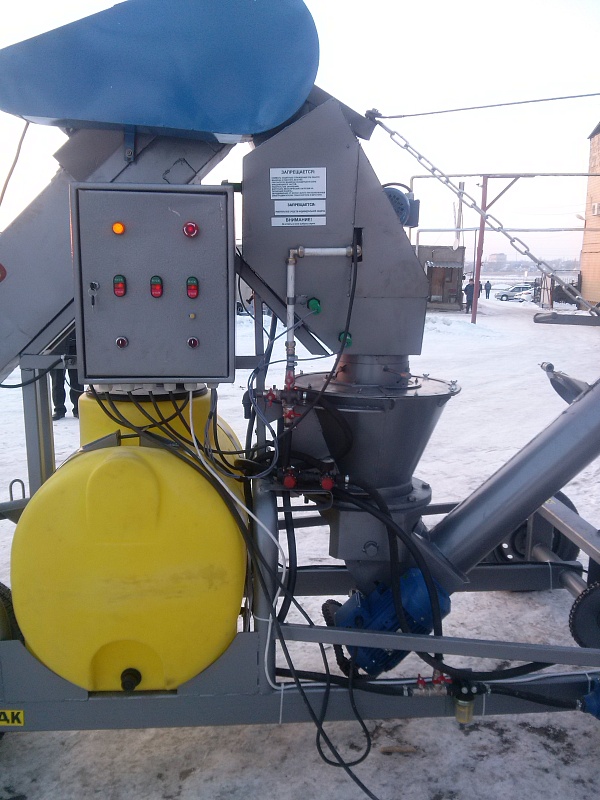

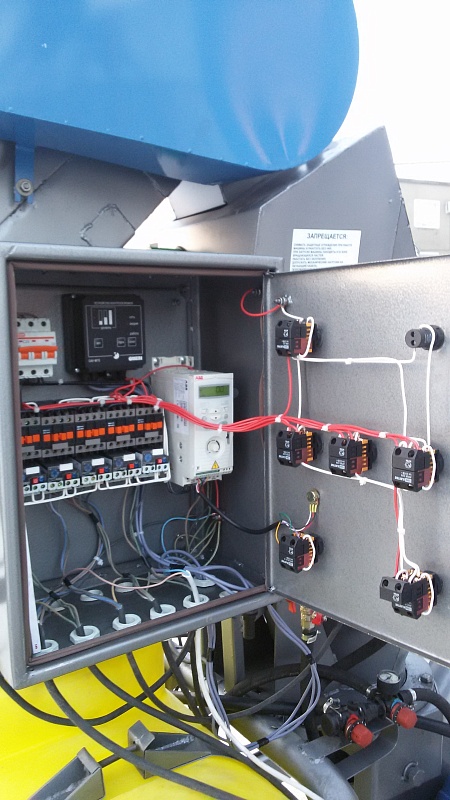

• Удобный герметичный щит управления.
• Профессиональная емкость 300 л с технологичной горловиной и дыхательным клапаном.
• Профессиональный насос, а также фильтры, краны, шланги (по заказу - насос российского производства Belamos)
• Перемешивание рабочего раствора гидромешалкой;
• Простая и надежная схема настройки подачи рабочего раствора с помощью калиброванного жиклера и манометра, визуальный контроль и быстрая проверка с помощью мерного стакана, понятная настроечная таблица;
• Надежные емкостные датчики с сигнализатором уровня для синхронизации поступления суспензии и семян и автоматизации процесса протравливания;
• Дозатор для семян от 3 до 20 т;
• Применен мотор-редуктор с частотным преобразователем, позволяющий обеспечить стабильную работу протравливающей машины независимо от высоты бурта, что дает большие преимущества по сравнению с аналогами.
• Высота выгрузного шнека позволяет производить загрузку протравленных семян в кузов грузового автомобиля ГАЗ, ЗИЛ, КамАЗ (высота 3,8 м);
• Регулируемая высота выгрузного шнека для загрузки посевного материала в мешки;
• Все органы управления расположены с рабочей стороны оператора;
• Обеспечена защита электродвигателей от перегрузок;

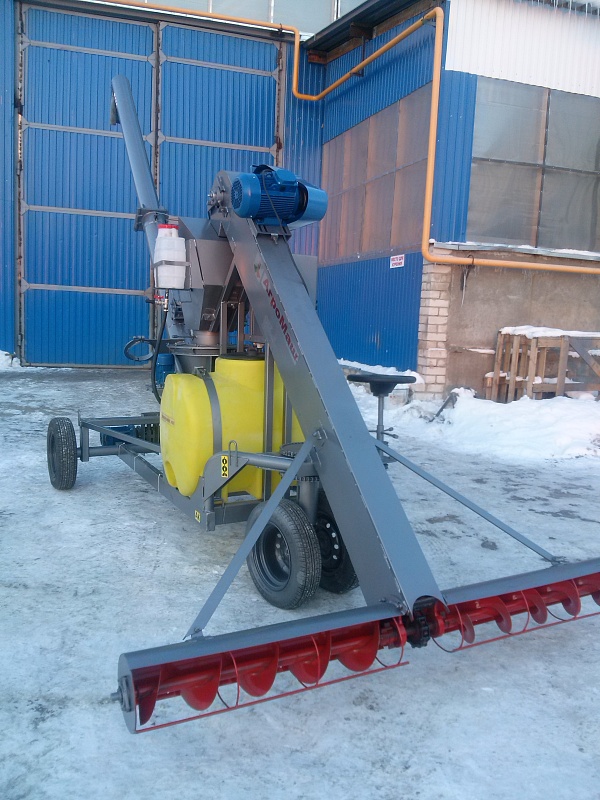

• Транспортер загрузочный скребкового типа, что уменьшает травмирование зерна при подаче в протравливающую камеру.
• Протравливатель подключается к 3-х фазной сети питания 380 В через гибкий кабель L=30 метров.
• Рабочий раствор заливается через сетчатый фильтр горловины емкости, снабженной уровнемером для визуального контроля уровня жидкости.
• Насосом рабочий раствор в узел дозирования, состоящий из регулировочного крана (задвижка, манометр, калибровочный жиклер)
• С помощью регулировочного крана оператор выставляет определенное давление, которое по таблице соответствует определенному расходу литров в минуту раствора, которое должно соотносится с устанавливаемым объемом подачи зерна. Оператор для точной настройки нормы рабочего расхода раствора, переключает этот поток в мерный цилиндр, обеспечивая точную калибровку подачи рабочего раствора в минуту. Визуально контроль подачи раствора осуществляется показанием манометра.
• Для обеспечения качественного перемешивания раствора оператор задает подачу рабочего раствора насосом в несколько раз превышающим потребность протравливания, поэтому обратным сбросом рабочего раствора в емкость обеспечивается качество перемешивания раствора.
• Превосходное качество протравливания достигается с помощью применения тарельчатого распылителя рабочего раствора.
• Обращаем ваше внимание, что только применение данного распылителя обеспечивает достижение заданной цели при использовании протравителя ПС – 20 УК

НАЗНАЧЕНИЕ:

Протравливатель семян камерный ПС-20  предназначен для предпосевной обработки семян зерновых, бобовых и технических культур водными растворами пестицидов. с целью уничтожения наружной и внутренней инфекции, а также их смесями с микроудобрениями и стимуляторами роста. Протравливатель может работать с пестицидами всех препаративных форм, разрешенными к применению в сельском хозяйстве.

Протравливатель семян ПС-20 УК состоит из следующих основных узлов и механизмов: рамы с ходовой частью, транспортера загрузочного со шнековым подборщиком, протравливающей камеры, дозирующего устройства, ящика управления; бака; механизма подъема.

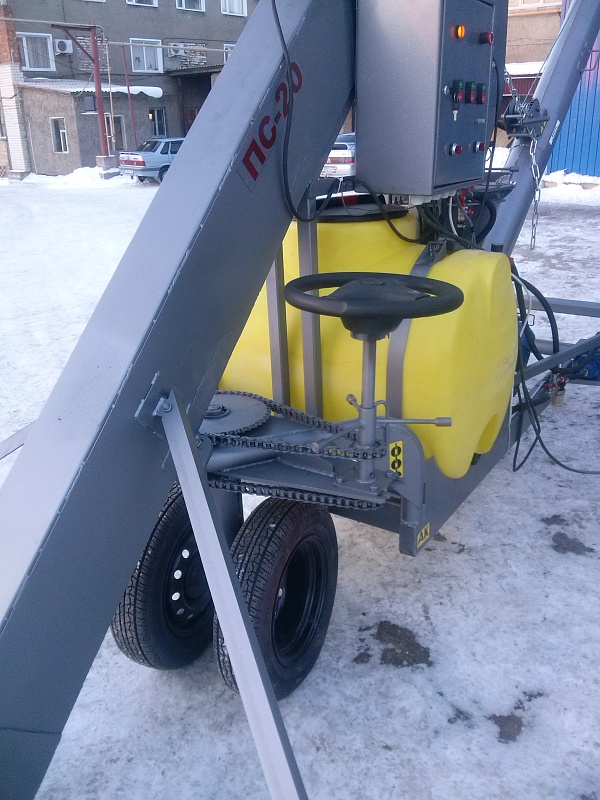

Поворот машины осуществляется штурвалом через механизм пово­рота, установленном непосредственно па поворотной оси вилки передне­го колеса. Поворот переднего колеса осуществляется при движении машины.

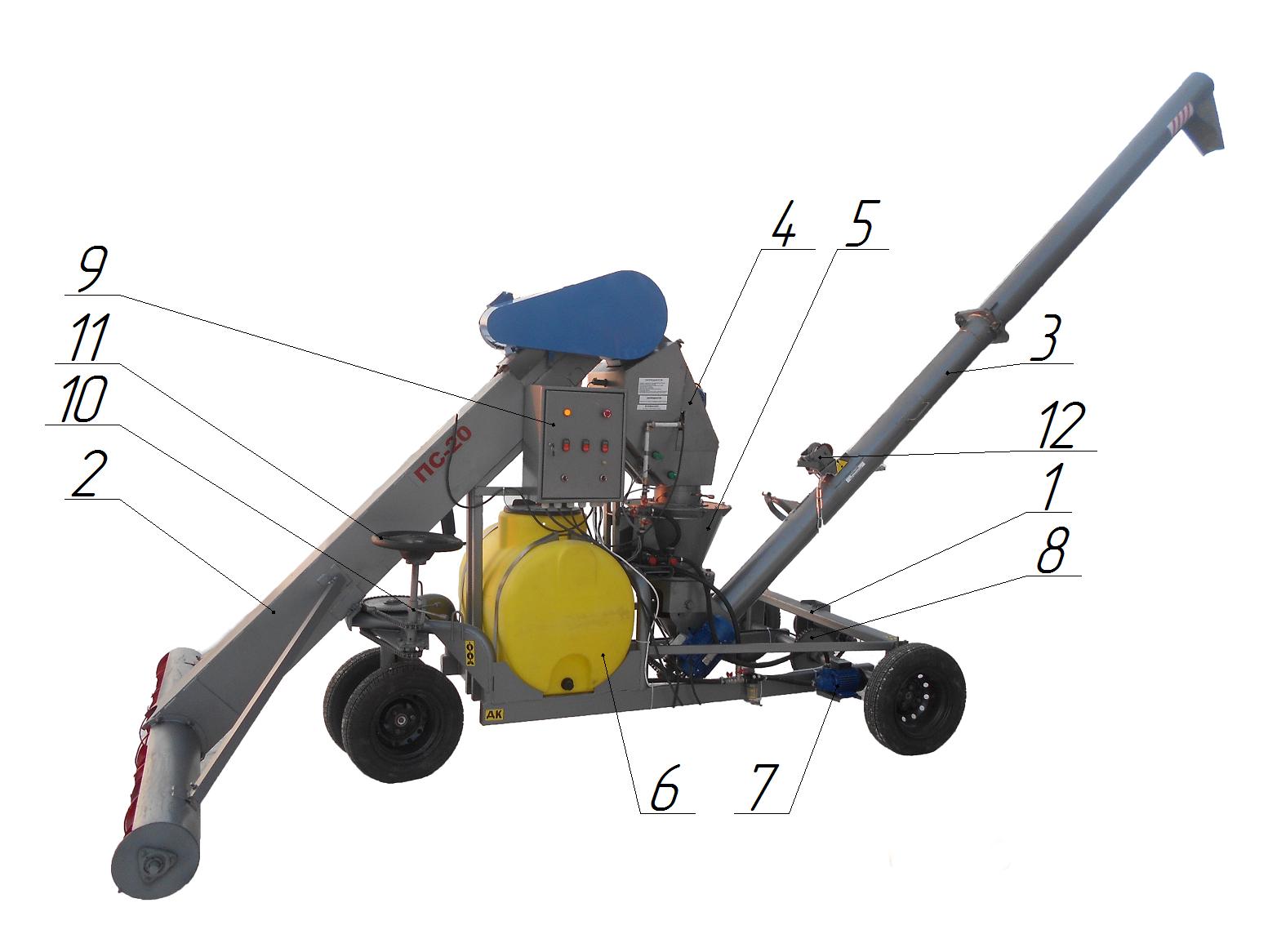

ПС-20УК состоит из следующих сборочных единиц:

• бункера для накопления семян (4);
• камеры протравливания (5);
• бака для рабочей жидкости (6);
• насоса с системой дозирования жидкости (7);
• шнека выгрузного (3);
• транспортера загрузочного (2);
• механизма поворота передних колес (11);
• механизма подъёма загрузочного транспортера (10);
• самохода (8),
• шкафа управления (9).

В движение протравливатель приводится с помощью мотор-редуктора и преобразователя частоты. Сборочные единицы смонтированы на раме (1), установленной на раме с пневматическими шинами. Выгрузной шнек поднимается и опускается оператором с помощью лебедки (12). На зерновом бункере установлен бачок с чистой водой,  предназначенной для промывки системы и мытья рук оператора.

Протравливатель выполняет следующие технологические операции: приготовление рабочей жидкости, самозагрузка семян, протравливание семян, выгрузка протравленных семян в загрузчики сеялок или мешки, промывка гидрокоммуникаций.

Подача семян и рабочей жидкости в камеру протравливания синхронизирована с помощью трех датчиков, которые смонтированы на бункере семян. Приводом загрузочного транспортера управляют верхний и средний датчики, приводом насоса, форсунки и дозатора зерна -нижний.
