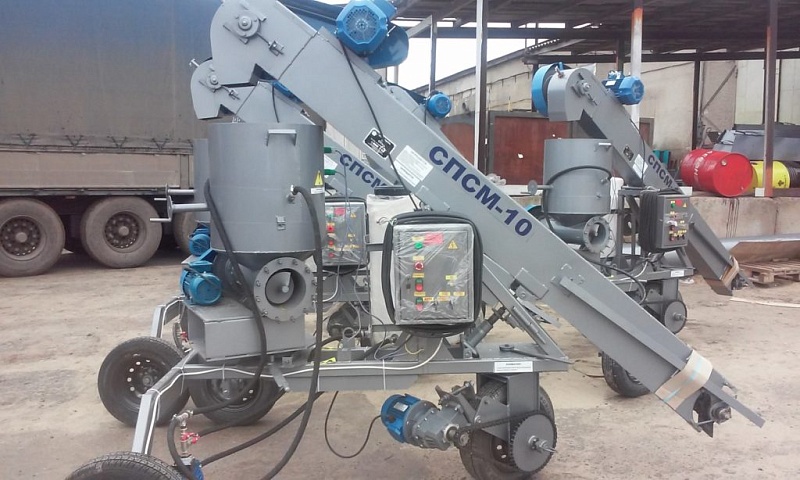

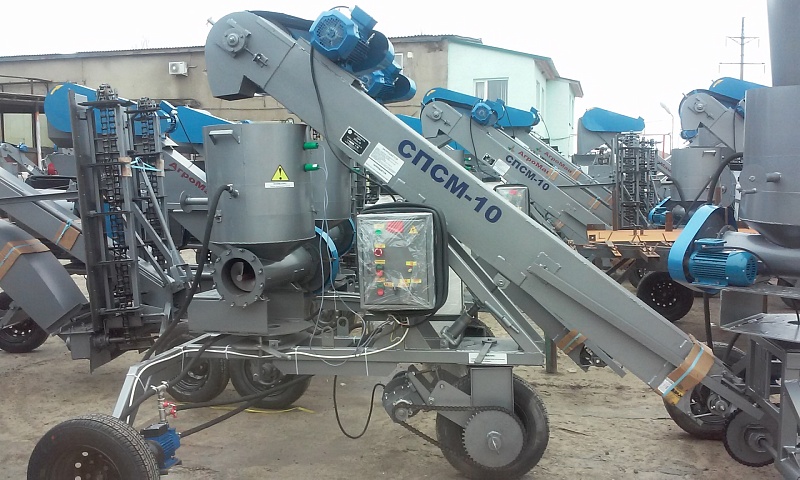

Протравливатель семян СПСМ-10

Настройка протравливателя

 а) При применении для протравливания водо - растворимых препаратов норму внесения препарата необходимо принимать из расчета 7 литров водного раствора на одну тонну семян (если нет других рекомендаций поставщика пестицидов);

б)  При использовании для протравливания жидких препаратов норма расхода рабочей жидкости Q может устанавливаться в диапазоне 5-10 л/т.

НАЗНАЧЕНИЕ:

Семенной протравливатель СПСм-10 представляет собой универсальный агрегат с электроприводом основных механизмов и предназначен для увлажненного протравливания семян зерновых, бобовых и технических культур. Подбор зерна осуществляется шнеком, а подача зерна скребковым  транспортером загрузочным.

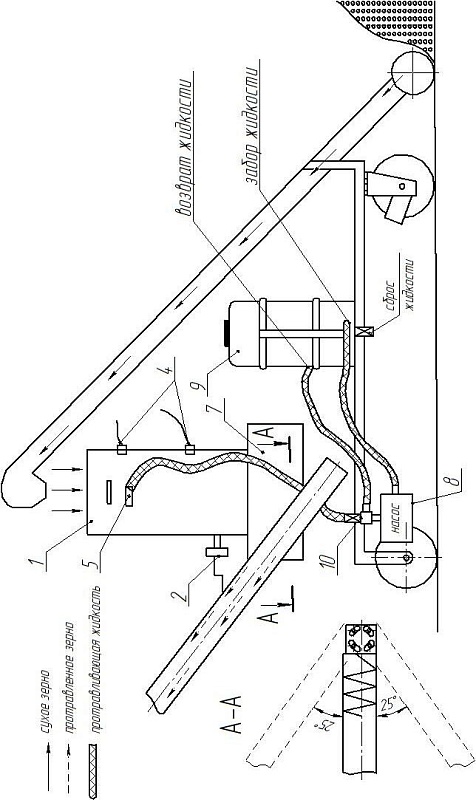

Устройство и работа протравливателя и его основных частей:

Перед началом работы протравливатель установите в исходное положение по одному из краев торцевой части бурта. Затем с помощью механизма подъема, смонтированного на передней части рамы, нижнюю головку загрузчика опустите до касания с поверхностью. При помощи шнекового подборщика и скребкового транспортера загрузочного зерно подается в бункер семян. На бункере семян  установлены датчики контроля  уровня зерна. При заполнении зерном бункера семян до верхнего уровня,  срабатывает верхний датчик, работа загрузочного транспортера прекращается.  При помощи заслонки  происходит регулировка расхода поступающего зерна в протравливающую камеру. Форсунка производит распыление поступающей протравливающей жидкости от насоса, количество поступающей жидкости регулируется краном , лишняя протравливающая жидкость поступает обратно в бак и производится дополнительное перемешивание в баке, далее протравленное зерно попадает в выгрузной бункер жестко закрепленный с протравливающей камерой под углом 45˚ здесь происходит дополнительное перемешивание зерна при помощи шнека и жестко закрепленного на нем штырем.

Вся протравливающая приставка крепится жестко при помощи 4х болтов М12 к раме. При необходимости поворота протравливающей приставки отпускаются гайки, и камера может развернуться на 25˚ в одну или другую сторону.

Перед началом работы протравливатель установите в исходное положение по одному из краев торцевой части бурта. Затем с помощью механизма подъема, смонтированного на передней части рамы, нижнюю головку загрузчика опустите до касания с поверхностью. При помощи шнекового подборщика и скребкового транспортера загрузочного зерно подается в бункер семян. На бункере семян  установлены датчики контроля  уровня зерна. При заполнении зерном бункера семян до верхнего уровня,  срабатывает верхний датчик. Работа загрузочного транспортера прекращается.
