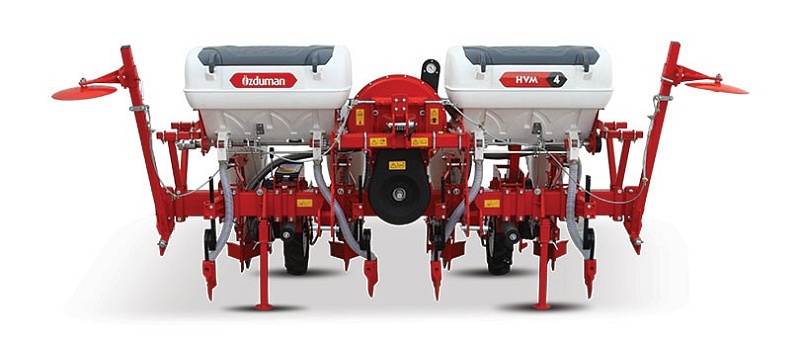

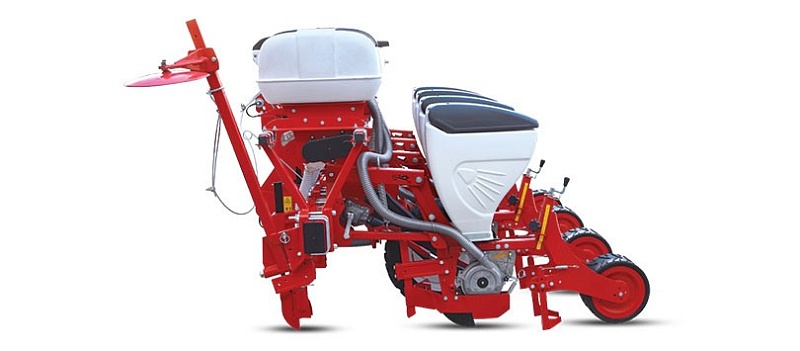

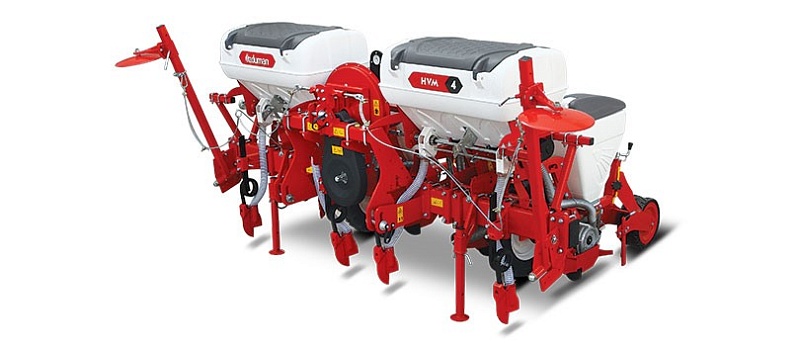

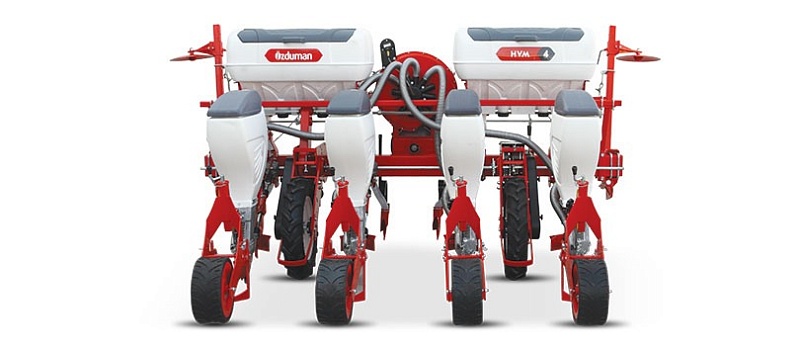

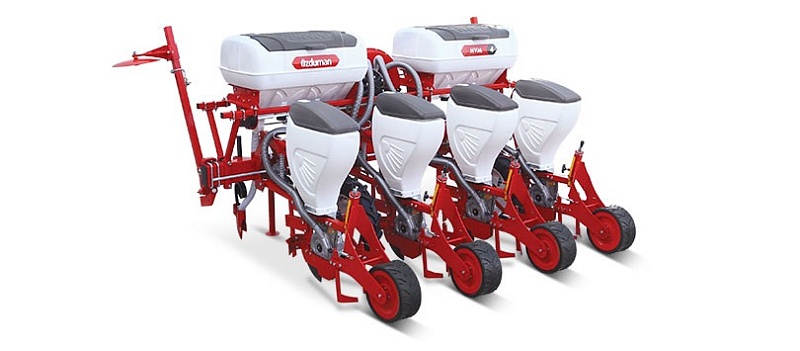

Сеялка пневматическая (анкерная) HVM 4 / HVM 5

ОСНОВНАЯ ИНФОРМАЦИЯ

Эта машина, называемая пневматической сеялкой точного высева, представляет собой сельскохозяйственную машину, которая приводится в движение только при помощи карданного вала на секции и вала отбора мощности трактора, а также работает с гидравлическим подъемным устройством трактора и универсальной 3-точечной системой навески.

С помощью этого оборудования вы можете обеспечить точность посева и высевать семена различных пропашных и бобовых культур во все типы обрабатываемых и не обрабатываемых почв. Сеялка работает при помощи пневматической системы и может быть оснащена различными сопутствующими опциями, такими как туковая система (высев удобрений). Наиболее важной особенностью сеялки является простота использования, а также практичность конструкции. Благодаря двухдисковому сошнику секции сеялки

Вы получаете высокую точность сева во все типы почв и экономию посевного материала.

ФИКСИРОВАННОЕ ШАССИ

Фиксированное шасси

Центр тяжести машины находится близко к трактору. В ходе выполнения посева машину легко поднимать во время ее разворота.

Изменение междурядья выполняется вручную.

СТАНДАРТНЫЕ ФУНКЦИИ

ВЕНТИЛЯТОР

Воздействует на посевной материал при помощи вакуумного эффекта, обеспечивая его прилипание к диску. Таким образом,

прилипшие семена падают в открытое семенное ложе на желаемом расстоянии в ряду. Вакуум создаётся при помощи крыльчатки,

которая находится внутри вентилятора, приводимая в движение телескопическим карданным валом от трактора.





КОРОБКА ПЕРЕДАЧ

In order to make intra-row setting, there is a drive wheel on the machine with transmission. You can easily adjust row spacing of the seed you

want to sow with the help of gears.





ВАКУУММЕТР

Различные значения вакуума необходимы для различных типов и сортов посевного материала. Если вы не отрегулируете это

значение вакуума, могут возникнуть определенного рода проблемы. Если установить низкое значение вакуума, вы можете столкнуться

с такими проблемами, как например слабое удержание посевного материала на диске или же при слишком высоком значении вакуума,

диск может прилипнуть к уплотнению из-за перегрузки и вызвать затрудненное вращение ведущих колес. Для того, чтобы сделать это

значение видимым, вакуумметр установлен на вентиляторе.




ДЕМПФЕР

Движущиеся колеса перемещаются под воздействием силы трения. На неровной поверхности и в плохо возделываемой местности это

приводит к нарушению контакта колес с землей, вызывая заедание колес и неточность посева. Регулировка демпфера со стопорным

болтом обеспечивает копирование рельефа поля и предотвращает просев.

АНКЕРНЫЙ ТИП

Посев семян анкерным типом

Благодаря высевающему аппарату анкерного типа, обеспечивается безупречный сев посевного материала при любых условиях,

особенно в каменистой почве. В зависимости от мелких или крупных сортов посевного материала, по желанию заказчика могут быть

установлены анкера различных размеров. Литые анкера изготовлены из легированной стали, предотвращающей быстрый износ.




При помощи различных настроек прикатывающее колесо плотно прижимает семя к почве обеспечивая хорошие дружные всходы.

Прижимные колёса V-образного типа имеют 3 настройки: “давление, ширина и пересечение”, каждую из которых можно настроить

индивидуально. Перебрасывая грунт в направлении выхода семян в значительной степени предотвращая образование на нем твердых

частиц или, другими словами, уплотнения.




А-Параллелограмм

Копирует поверхность почвы с помощью стальных рычагов, благодаря чему происходит точный высев семян на равномерную глубину.




B – Покрытие посевного материала

Загортачи с правой и левой стороны высевающего аппарата предназначены для покрытия посевного материала грунтом.




C - Контакт посевного материла с почвой

Изготовлен из легированной стали, устойчив к возможным поломкам и износу. Благодаря своей V-образной форме, образует гладкую

посевную линию и помогает открыть семенное ложе, подходит для работы в тяжёлых условиях и при ранних посевах.




D - Предварительная подготовка к посеву семян

 Освобождает путь секции от камней, комьев земли и других препятствий.




E - Семенной бак

для каждого типа семян используется семенной бак большого объема, расчитанный на 55 литра.




F - Регулировка глубины

Обеспечивает возможность регулировки для посева различных видов семян на разную глубину.




G - Пружина Давления

На анкер должно быть оказано давление, чтобы открыть семенное ложе. Это давление должно быть уменьшено или увеличено в

зависимости от типа почв.




H – Прикатывающее колесо

при помощи различных настроек прикатывающее колесо плотно прижимает семя к почве обеспечивая хорошие дружные всходы.




I- Отключение секции

Для увеличения интервала между секциями при посеве технологических культур секция поднимается без внесения изменений в

конструкцию машины.




J - Непрерывный посев

Не требующий технического обслуживания и бесперебойно работающий приводной вал оснащен системой отключения секции и

предохраните

АЛЮМИНИЕВЫЙ БЛОК СЕКЦИИ

A - Крышка секции

Крышка секции




BB - Грубая регулировка

Это система, встроенная в алюминиевый блок секции (высевающий аппарат), позволяет семенам поочередно и с высокой точностью

падать в почву.




C - Точная настройка

Это система, встроенная в высевающий аппарат, позволяет мелким семенам поочередно и с высокой точностью падать в почву.




D – Наблюдаемость

Имеется смотровое окошко, используемое для наблюдения и контроля на предмет правильного прилипания посевного материала к

высевающему диску.




E - Очистка семян

Обеспечивает легкую очистку секции от оставшегося посевного материала в конце посева и при смене посевного материала.




F - Заслонка

Крышка управления потоком посевного материала может быть установлена в различных положениях. Ширина канала подачи

посевного материала отрегулирована таким образом, благодаря чему предотвращается излишнее поступление посевного материала

через распределитель. Возможно потребуется отрегулировать эту крышку в зависимости от уклона земельного участка или

высеваемых мелких семян..




G - Точный селектор

не допускает двойное прилипание семян различного размера к диску, предотвращая попадание двойных спаренных семян в почву.




H – Стабильная опора

Благодаря подшипнику, установленному в высевающем аппарате, обеспечивает непрерывное вращение диска и высокую надёжность.

ТИПЫ ПРИЖИМНЫХ КОЛЕС

ПРИКАТЫВАЮЩИЕ КОЛЁСА

При помощи различных настроек прикатывающее колесо плотно прижимает семя к почве обеспечивая хорошие дружные всходы.

 Прижимные колёса V-образного типа имеют 3 настройки: “давление, ширина и пересечение”, каждую из которых можно настроить

индивидуально. Перебрасывая грунт в направлении выхода семян в значительной степени предотвращая образование на нем

твердых частиц или, другими словами, уплотнения .




ЛИТОЕ ИГОЛЬЧАТОЕ ПРИКАТЫВАЮЩЕЕ КОЛЕСО

Колесо для аэрации посева, а также для технологии No-Till и Mini-Till




ЛИТОЕ ПРИКАТЫВАЮЩЕЕ КОЛЕСО

Создано для работы в засушливых почвах

СООТВЕТСТВИЕ ЛЮБЫМ УСЛОВИЯМ

ТУРБО ДИСК

Турбо диски диаметром 330мм, расположенные перед двухдисковым сошником, играют важную роль при посеве по технологии

Mini-Till и No-Till.




СПИЦЕВЫЕ ПРИЖИМНЫЕ КОЛЁСА

Предотвращает забивание разделительных дисков почвой с высоким уровнем влажности.




ИЗМЕЛЬЧИТЕЛЬ СТЕРНИ

Измельчитель стерни, расположенный перед дисковым сошником, который используется на земельном участке с наличием стерни,

разбрасывает стебли в разные стороны, обеспечивая равномерное попадание посевного материала в почву.




ДОЖИМНОЕ КОЛЕСО

После того, как семена падают в семенное ложе, колесо для прижима семян оказывает на них давление, прижимая их к влажной

почве. Особенно эффективен для протравленных семян. Благодаря размещенному на дожимном колесе скребку предотвращается

налипание семян и почвы к колесу.




КРЫШКА ДЛЯ РАЗГРУЗКИ УДОБРЕНИЙ

Крышки для разгрузки удобрений предназначены для очистки бункера.




ВЫСЕВАЮЩАЯ КАТУШКА

Алюминиевая высевающая катушка предназначена для непрерывного дозирования удобрений.




СИТО

Предотвращает забивание системы высева удобрений.




РЫЧАГ РЕГУЛИРОВКИ УДОБРЕНИЙ

Для дозирования нормы внесения удобрений доступен рычаг регулировки.




РЫЧАГ СБРОСА УДОБРЕНИЙ

На бункере для удобрений установлен рычаг сброса. Удобрения следует полностью опустошить после завершения посева, в

противном случае удобрения могут затвердеть, в результате их окисления. Рычаг для сброса удобрения изготовлен для того, чтобы

устранить это и облегчить процесс их разгрузки.




АНКЕРНЫЙ СОШНИК

Само подпружиненные анкерные сошники расположены таким образом, чтобы обеспечивалось соответствующее внесение удобрений

в плохо подготовленную почву.




ДИСКОВЫЙ СОШНИК ДЛЯ ВНЕСЕНИЯ УДОБРЕНИЙ

Служит для внесения удобрений как по классической обработке почвы, так и по минимальной.




ГИДРАВЛИЧЕСКИЙ МАРКЕР

Обеспечивает простоту использования агрегата.




ДЕКАМЕТР

Позволяет выполнять цифровое измерение обрабатываемого земельного участка в декарах.




ПЕРЕДНЕЕ ПРИЖИМНОЕ КОЛЕСО

Прижимное колесо находится спереди высевающего аппарата. Вместе с лемехом разгребателем и прижимным колесом обеспечивает

равновесие высевающего аппарата, гарантируя, что анкера не будут заглубляться и подниматься над землёй.

Примечание: прижимное колесо используется только для посадки сахарной свеклы.




СИСТЕМА КОНТРОЛЯ ВЫСЕВА

Контролируя высев семян, поступающих из высевающего аппарата во время посева, обеспечивает контролируемый посев,

одновременно информируя об агрегате в случае сбоя.




СВЕТОВАЯ СИГНАЛИЗАЦИЯ

Изготовленное различной рабочей ширины обеспечивает хорошую видимость машины, а также возможность безопасной

транспортировки.
