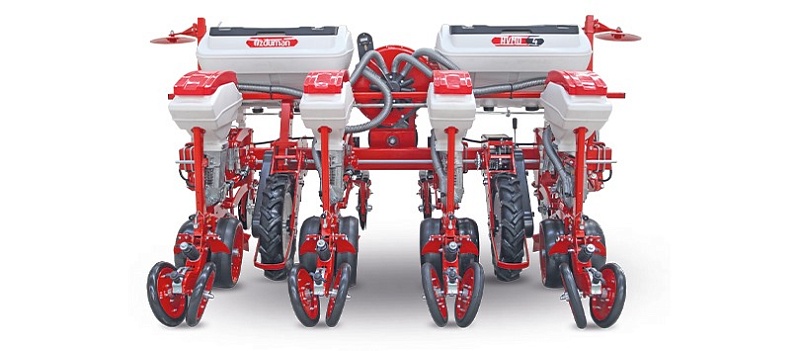

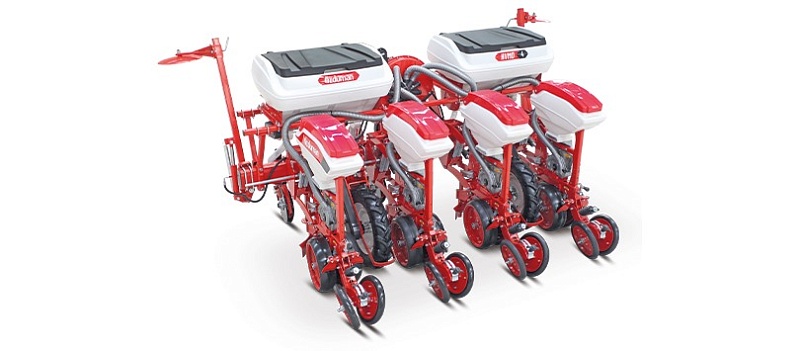

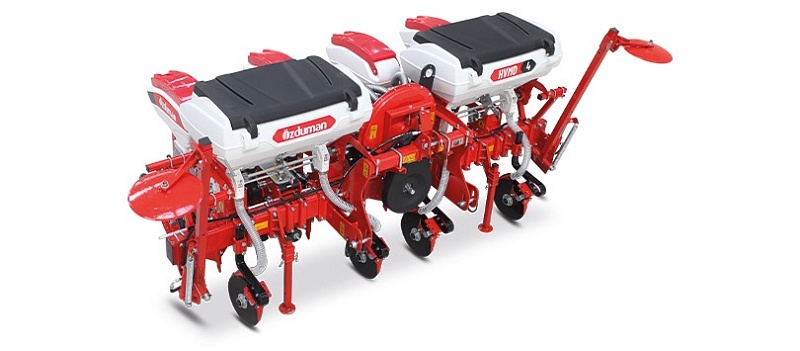

Сеялка пневматическая (дисковая) HVMD 4 / HVMD 5

СТАЦИОНАРНОЕ ШАССИ

Фиксированное шасси

Центр тяжести машины находится близко к трактору. Легко снимать машину на поворотах во время посадки. Процесс обмена между

очередями выполняется вручную.



ОСОБЕННОСТИ ЗППП

ВЕНТИЛЯТОР

Он обеспечивает вакуумный эффект семян и прилипает к диску. Таким образом, прилипшие семена оставляют на линии, открытой

в нужном верху ряда. Всасывание вентилятора благодаря ребрам на тракторе с движением, которое он получает от хвостового вала.





ТРАНСМИССИЯ

Для того, чтобы иметь возможность регулировать настройку над рядом, машина имеет колесо движения, на котором расположена

трансмиссия. Вы можете легко отрегулировать между рядами семян, которые вы хотите посеять с помощью шестеренок.




ВАКУУММЕТР

Различные значения вакуума необходимы для семян различных типов и сортов, которые вы будете сажать. Если вы не отрегулируете

это значение вакуума хорошо, возникнут некоторые проблемы. Если вы установите низкое значение вакуума, вы можете столкнуться

с такой проблемой, как то, что семена не могут удерживать диск, или, если оно находится на высоком значении вакуума, вы будете

прилипать к уплотнению от чрезмерной нагрузки и затруднить вращение колес. Чтобы сделать это значение видимым, вакуумметр

располагается на вентиляторе.




САМОСВАЛЫ

Колеса движения движутся под действием силы трения. На землях, которые плохо обработаны и выравнивание которых нарушено,

он разрывает контакт колеса с землей и нарушает чувствительность посадки, вызывая жесткость в колесе. Регулировка амортизатора

позволяет машине находиться в вертикальном положении или ближе к земле. Регулировка амортизатора облегчает работу машины и

предотвращает дрейф колеса. Чтобы этого не допустить, колесо изготавливается кастетами, а пружина – натяжителем. В сочлененном

месте, где колесо соединено, имеется стопорный болт, чтобы колеса работали в одном диапазоне.

ДИСКОВЫЙ БЛОК

Капля семян в дисковом блоке

В сеялках семенное ложе открывается с помощью дисков. Каждый посадочный блок имеет 2-х секционные диски, изготовленные из

специального материала. Благодаря тому, что сеялки относятся к дисковому типу и режущим дискам, которые могут быть установлены

перед шасси, он может работать на полях с обработанными или полуобработанными остатками штока. Благодаря резиновым колесам

с обеих сторон сеялок, регулировка глубины может быть выполнена точно в любых почвенных условиях.




Он предотвращает разрыв разделительных дисков почвы при вскрытии посевного ложа, позволяя семенам встречаться на одном

уровне.




A – Ящик для семян

Для каждого сорта семян используется большой объем в 55 литров хранения семян.




B – Блокировка блока

Технология позволяет тратить агрегат впустую без изменения конструкции машины для увеличения промежуточной ширины агрегата

при посеве семян.




C – Регулировка глубины

Его сорта предусматривают возможность корректировки для посева семян на разной глубине.




D – Чистяльщик

Он оснащен регулируемым скребком, который прилипает к напорному колесу и предотвращает налипание поверхности грунта.




E – Колесо консилера

Задний консилер обеспечивает идеальное закрытие без затвердевания семенных каналов, открытых колесом с различными

настройками, что позволяет закрытому семени легко выходить из почвы.

Печатное колесо типа «V» имеет 3 настройки в виде «давление, ширина и кроссовер», каждая из которых может регулироваться

независимо друг от друга. Сухая почва выбрасывается в сторону выхода семени и в определенной степени предотвращается

образование слоя кай или каймак.




F – Напорное колесо

Он предотвращает разрыв разделительных дисков почвы при вскрытии посевного ложа, позволяя семенам встречаться на одном

уровне.




G – Параллелограмм

Благодаря стальным рычагам он копирует поверхность почвы, позволяя семенам падать на равную высоту.




H – Печатная пружина

Над диском должно быть создано усилие, чтобы диск блока трансплантации мог поцарапать землю. В зависимости от различных

типов почв это давление должно быть уменьшено или увеличено. Благодаря этой системе повышается давление.




I – Непрерывный октябрь

Не требующий технического обслуживания, непрерывно работающий приводной вал с безнапряживаемым предохранительным

штифтом и системой гашения блока гарантирует плавную посадку.




J – Тема семенной почвы

373 мм в диаметре и 3 мм толщиной помогает открыть семенное ложе в форме «V», подходящей для тяжелых почвенных условий.




K – Предварительная подготовка к посеву семян

Зачищая почву и мешочки перед посадочной ногой в поле, где проводится посев, он очищает переднюю часть посадочной ноги и

подготавливает соответствующую почву для посадки.

АЛЮМИНИЕВЫЙ БЛОК

A - Крышка блока

Крышка блока.




B – Грубая регулировка

В сеялку встроена система, которая позволяет семенам точно, один за другим, падать в землю.




C – Тонкая настройка

В сеялку встроена система, которая позволяет мелким семенам точно, один за другим, попадать в землю.




D – Наблюдение.

Существует окно подглядывания, используемое для контроля регулярной адгезии семенного диска и семени.




E – Очистка семян

Он обеспечивает легкую очистку семян, оставшихся в резервуаре в конце посева или смены семян.




F - Занавес

Крышка управления потоком семян может быть установлена в различных положениях. Ширина входного канала семян регулируется таким образом, чтобы предотвратить переполнение избыточного семени из распределителя. Это покрытие, возможно, потребуется скорректировать для наклона земли или для мелких семян.




G - Прецизионный редуктор

Он предотвращает двойную адгезию семян разных размеров на диске и гарантирует, что двойные семена не попадут в почву.





H -Стабильный подшипник

Благодаря подшипнику, встроенному в блок сеялки, он позволяет диску вращаться без остановки.

КОЛЕСО ПЕЧАТИ

КОНСИЛЕР ОДИН

Задний консилер обеспечивает идеальное закрытие без затвердевания семенных каналов, открытых колесом с различными

настройками, что позволяет закрытому семени легко выходить из почвы. Печатное колесо V-типа имеет 3 настройки в виде

«давление, ширина и кроссовер», каждая из которых может регулироваться независимо друг от друга. Сухая почва выбрасывается

в сторону выхода семени и в определенной степени предотвращается образование слоя кай или каймак.




ЛИТЕЙНОЕ КОЛЕСО С ЗУБЧАТЫМИ ВОЛОСАМИ

Он обеспечивает идеальное использование благодаря своей функции консилера в полевых условиях с недоработанной ручкой.




ЛИТОЕ КОЛЕСО

Он обеспечивает идеальное использование благодаря своей функции консилера в менее обработанной засушливой местности.

СОБЛЮДЕНИЕ ВСЕХ УСЛОВИЙ

ТУРБОПРИВОД

Турбостои, которые расположены перед диском разветвителя в тяжелых грунтовых условиях дисков диаметром 330 мм, играют

значительную эффективную роль в подготовке соответствующего семенного слоя.




ПЕРФОРИРОВАННОЕ КОЛЕСО ГЛУБИНЫ

Предотвращает засорение дисков разветвителя в высоковлажных и глинистых почвах и обеспечивает регулярную посадку.




ОЧИСТКА МУСОРА

Очиститель мусора, расположенный перед диском сплиттера в поле с ручкой, распределяет стебли вправо и влево и позволяет

семенам встречаться с почвой.




КОЛЕСО ДЛЯ ПЕЧАТИ СЕМЯН

Это позволяет семенам, падающим из семенного корыта, встретиться с влажной почвой, надавливая на них после падения в

семенную грядку. Он играет активную роль, особенно в покрытых оболочкой семенах. Благодаря скребку на колесе он предотвращает сцепление семян и грунта с колесом.




КРЫШКА ДЛЯ СЛИВА НАВОЗА

Сливные крышки для очистки хранения навоза




HELİS DİŞLİ

Алюминиевый винтовой редуктор, обеспечивающий бесперебойную утилизацию удобрений




СИТО

Экранная система, предотвращающая заклинивание навоза




РЫЧАГ РЕГУЛИРОВКИ УДОБРЕНИЙ

Имеется рычаг регулировки навоза для регулировки количества утилизации навоза.




РЫЧАГ СЛИВА НАВОЗА

На навозном магазине имеется ручка для сброса навоза. После того, как посадочные работы закончены, навоз необходимо полностью

опорожнить, иначе есть вероятность, что курсы удобрений замерзнут, потому что удобрение будет окисляться. Это было сделано для

его устранения и облегчения работы по разгрузке.




ПРУЖИННАЯ НОЖКА ТОПОРА

Самоходная топорная ножка расположена таким образом, чтобы обеспечить здоровую утилизацию удобрений в грубо подготовленных

почвах.




ОБСУЖДАЕМАЯ НАВОЗНАЯ НОЖКА

Для грубых и точно подготовленных грунтов он открывает навозное ложе двойным диском, создавая подходящий навозный слой.




НЕЗАВИСИМЫЙ ГИДРАВЛИЧЕСКИЙ МАРКЕР

Он обеспечивает простую эксплуатацию благодаря независимому гидравлическому маркеру, установленному на машине в

зависимости от пожеланий пользователя.




ДЕКАР МЕТР

Это позволяет измерять обрабатываемую землю в декарах цифровым способом.




ДОПЕЧАТНОЕ КОЛЕСО

Напорное колесо расположено в передней части сеялки. Вместе с земляным скребком и колесом консилера он сохраняет

устойчивость агрегата и гарантирует, что топор сеялки не поднимется слишком высоко над землей.

Примечание: Печатное колесо используется только для посадки свеклы. При желании он монтируется на машину.




ОКТЯБРЬСКОЕ КОНТРОЛЬНОЕ УСТРОЙСТВО

Проверяя семена, падающие с агрегатов во время посева, он также обеспечивает контролируемый посев, уведомляя агрегат в случае

неисправности.





НАБОР ТРАФИКА

Это обеспечивает безопасную возможность транспортировки, делая машину видимой в разной рабочей ширине.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
