Загрузчик состоит из:
- бункера;
- трубы навесной;
- подвески трубы навесной;
- шнека откидного;
- гидрораспределитель;
- гидромотор МГП-160.
Принцип работы загрузчика:

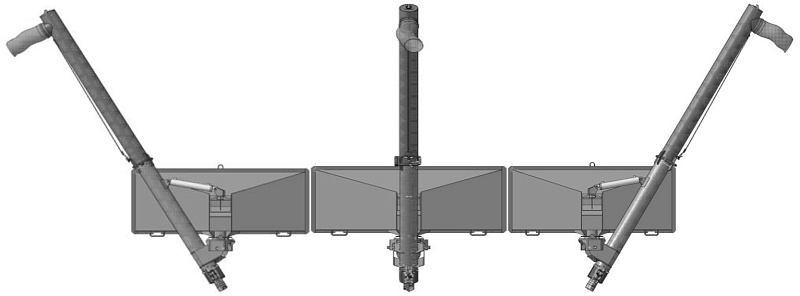

При подъеме кузова, транспортируемый материал ссыпается по конусу бункера (1) и попадает в приемную часть трубы навесной (2). Приводимый во вращение гидромотором (7) шнек перемещает материал до выгрузного окна откидного шнека (8), где он ссыпается в направленное место. Регулировка высоты выгрузки производится гидроцилиндром. За счет поворота выгрузного шнека на 180°, выгрузку семян можно производить на 3 стороны (влево, вправо и назад). Фиксация шнека в нужном направлении производится винтом (6).
НАЗНАЧЕНИЕ:

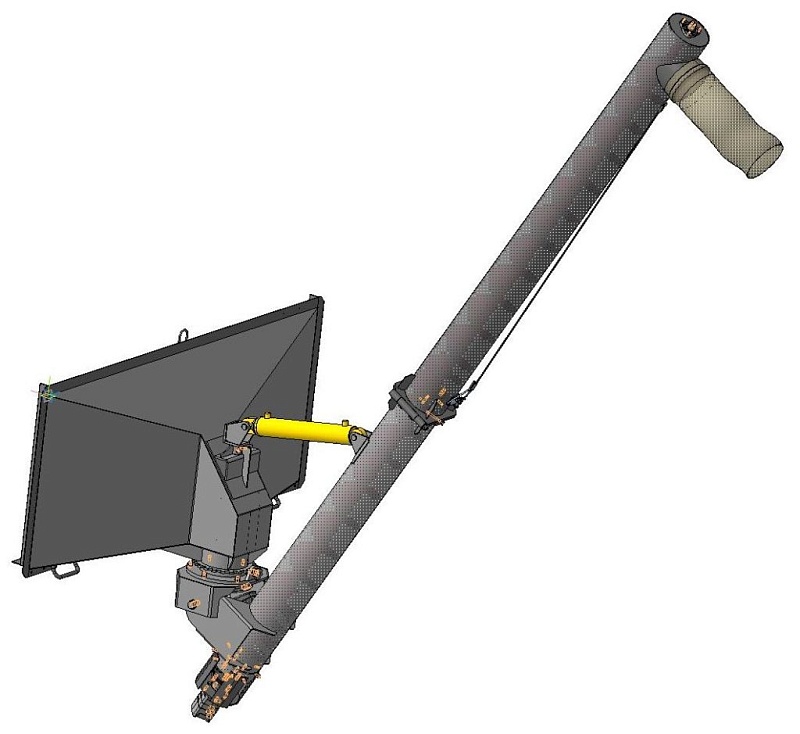

Автомобильный загрузчик АЗПМ П-30 – устанавливается на все виды автотранспортных средств заднего опрокидывания. Высота загрузки до 3,9 метра. Выгрузное устройство семенного материала осуществляет поворот на 180 градусов., т.е. можно производить загрузку сеятельных агрегатов слева, справа, назад.

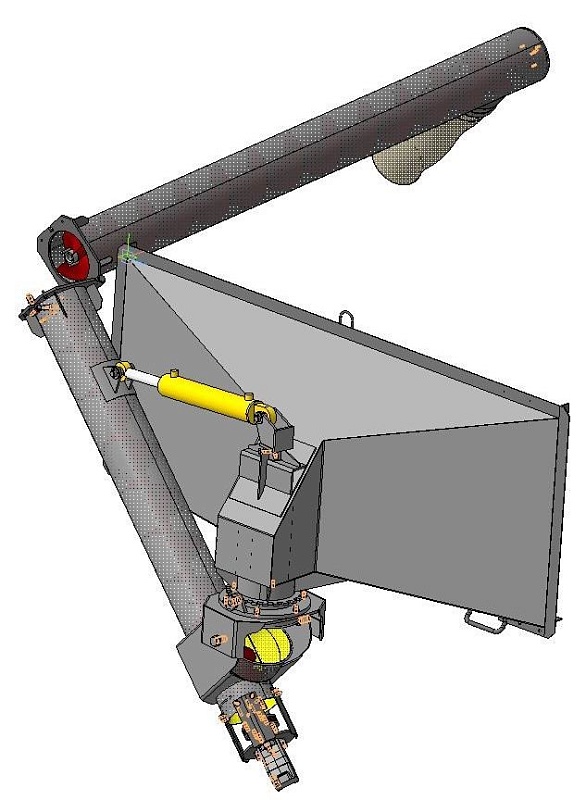

Конструкция заднего борта – «ЧЕРНИЛЬНИЦА», шнек складывается вдоль левого борта, диаметр шнека 200 мм.
Загрузчик АЗПМП-30 представляет собой устройство в виде сменного заднего борта кузова автомобиля или тракторного прицепа.
