Загрузчик шнековый навесной ЗШНС-60

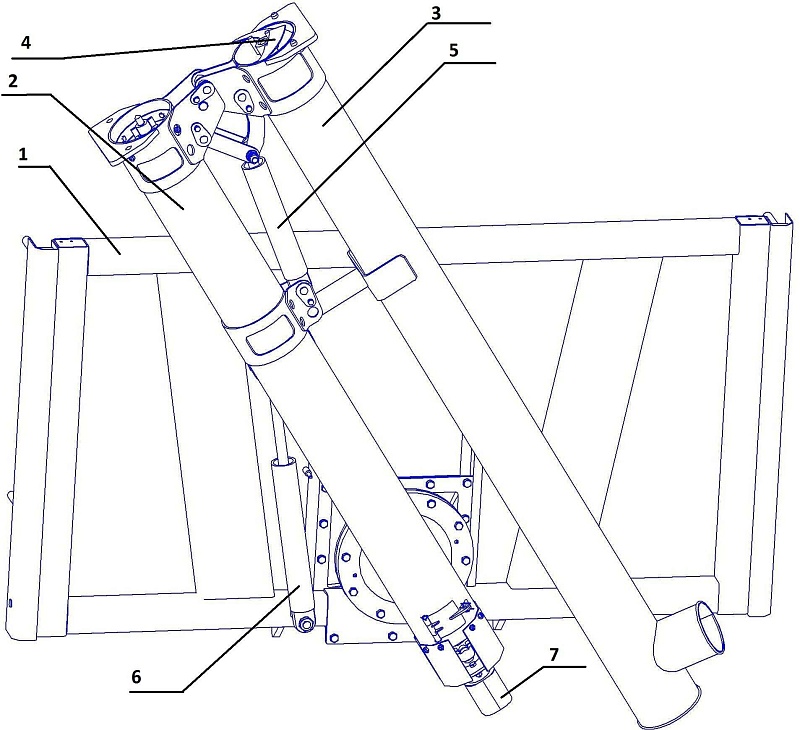

2-секции шнека нижней, 3- секции шнека верхней, 4-винт, 5-гидроцилиндра складывания, 6-гидроцилиндра подъема, 7-гидромотора
Приводное устройство. Вращение вала шнека осуществляется от гидромотора 7 через цепную передачу. Управление работой погрузчика производится с помощью распределителя (Р8О ). Подключение к гидросистеме полуприцеп тракторный ПТС-12 или ПТС-15 производства «МордовАгроМаш» производится с помощью тройников и резиновых рукавов высокого давления.
НАЗНАЧЕНИЕ:
Загрузчик шнековый навесной предназначен для загрузки семян в сеялки.

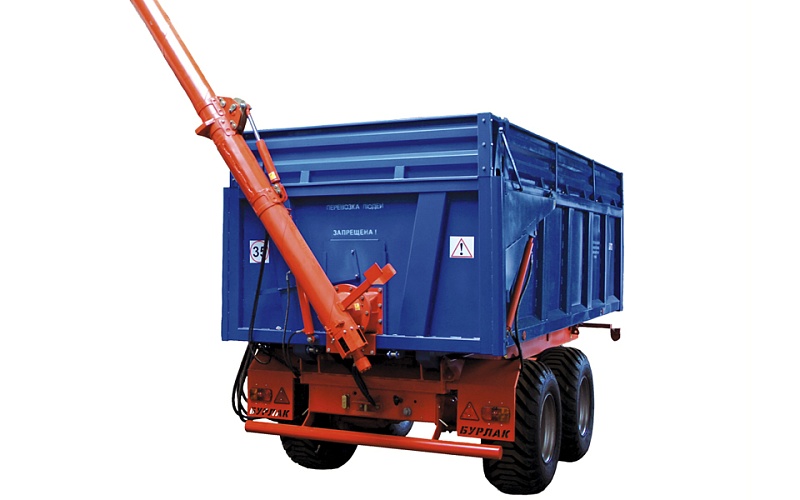

Монтируется загрузчик на задний борт полуприцеп тракторный ПТС-12 или ПТС-15 производства «МордовАгроМаш».
УСТРОЙСТВО ЗАГРУЗЧИКА
Загрузчик состоит из шнека. Концы винтов шнеков закреплены в корпусах подшипников № 1680205, которые воспринимают радиальную нагрузку возникающую при работе шнека. Подшипники имеют уплотнительные кольца, что обеспечивает длительную и надежную их работу.
