Жатка навесная для уборки подсолнечника "Стрепет" ЖНС-7.8-ПГ

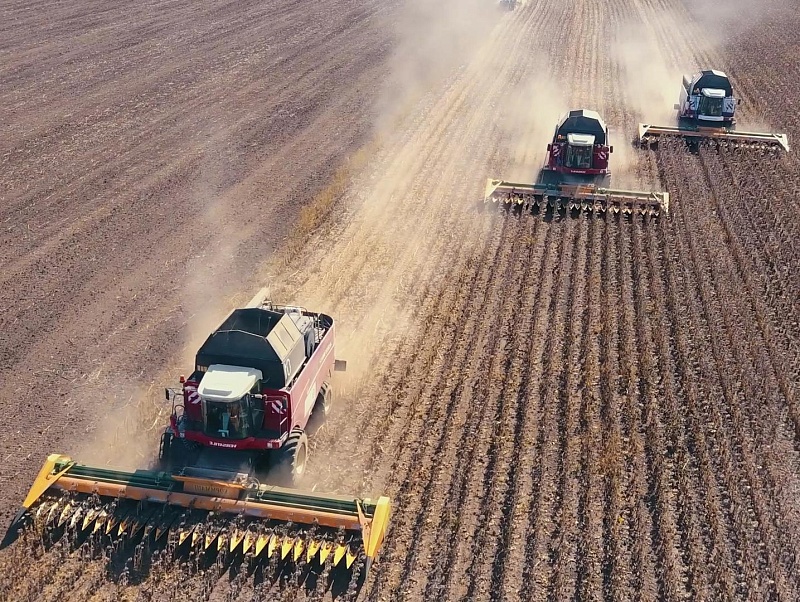

Жатка предназначена для уборки подсолнечника прямым комбайнированием и может использоваться как в России, так и в других странах, возделывающих эту культуру. Жатка применяется во всех зонах равнинного землепользования на полях с выровненным рельефом. Уклон убираемых участков не более 8°.

ОПИСАНИЕ

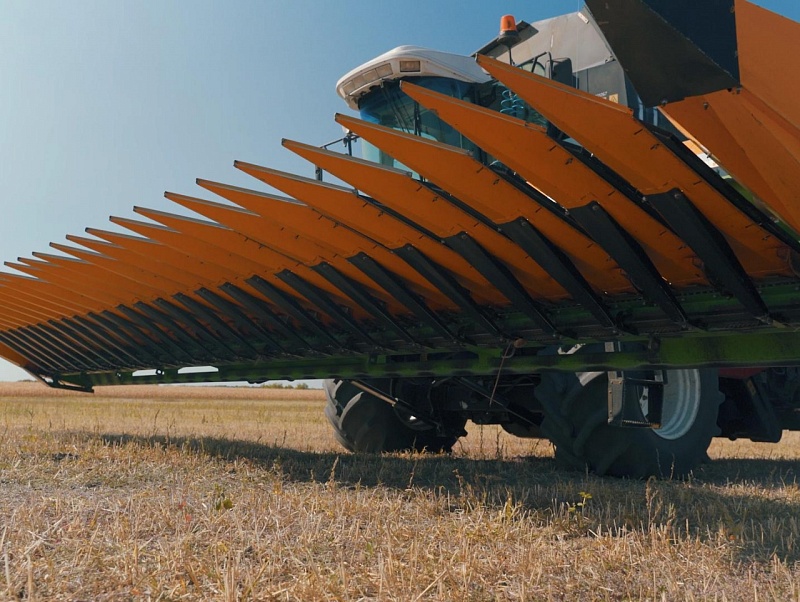

• Жатка навесная «Стрепет», ЖНС-9,5 сплошного среза предназначена для уборки масленичного и кондитерского подсолнечника.
• Агрегатируется с зерноуборочными самоходными комбайнами различных моделей.
• Позволяет в более ранние сроки приступить к уборке.

Общая схема жатки ЖНС-9,5 ПГ

1- ЖНПС 00.200 Защитный кожух; 2- ЖНПС 02.070 Пиллета; 3- ЖНПС 02.010 Поддон в сборе; 4-ЖНПС 00.430 Щиток в сборе; 5-ЖНПС 00.230 Кожух; 6- ЖНПС 01.000 Платформа; 7-ЖНПС 03.000 Рамка в сборе; 8-ЖНПС 07.000 Режущий аппарат в сборе; 9-ЖНПС 04.140 Корчеватель в сборе; 10-ЖНПС 02.070-01 Пиллета; 11-ЖНПС 02.080 Отводная доска; 12- НПС 00.200-01 Защитный кожух.

1-ЖНПС 00.040 Контрпривод; 2- ЖНПС 00.030 А Контрпривод; 3-Т 40.040.091.138.115х233 Вал карданный; 4-ЖНПС 04.000 Шнек в сборе; 5-Адаптер; 6- Гидросистема.


Привод левой части жатки

1- ЖНПС 00.170 Натяжник в сборе; 2-ЖНПС 00.250 Натяжник; 3-ЖНПС 00.040 Контрпривод; 4-ЖНПС 00.100 Натяжник в сборе; 5- Цепь ПР-19.05-31.8 ГОСТ 13568-97; 6 ЖНПС 00.030 А Контрпривод; 7-Цепь ПР-19.05-31.8 ГОСТ 13568-97; 8-Ремень С(В) 2000Т ГОСТ 12841-89; 9-ЖНПС 01.100-01 Башмак.

Привод правой части жатки

1-ЖНПС 00.370Гидромотор в сборе; 2-Цепь ПР-19.05-31.8 ГОСТ 13568-97; 3- ЖНПС 03.000А Рамка в сборе с мотовилом; 4-ЖНПС 04.140 Корчеватель (Вал протяжной); 5- ЖНПС 00.130 Натяжник в сборе; 6-Цепь ПР-19.05-31.8 ГОСТ 13568-97; 8- ЖНПС 04.000 Шнек в сборе.

Режущий аппарат в сборе


1- ЖНПС 06.010 Нож режущего аппарата; 2-ЖНПС 06.401 Прижим; 3- Болт М10 ГОСТ 7802; 4-ЖНПС 06.402 Прокладка; 5- Планетарный редуктор; 6-Гайка М10 DIN 985; 7-379720 Палец.


Поддон в сборе

1,6- Гайка М6 DIN 985; Шайба 6.01.019 ГОСТ 11371; 2,5- Болт М6х16 ГОСТ 7802; 3- ЖНПС 02.405 Накладка; 4- ЖНПС 02.401 Основание; 7-ЖНПС 02.405-01; 8-Болт М10*25.36.016; 9-Шайба 10.01.019 ГОСТ 11371; Гайка М10 DIN 985; 10- ЖНПС 02.406 Распорка; 11-Болт М10х30 ГОСТ 7798; 12-Шайба 10 ГОСТ 11371; Гайка М10 DIN 985; 13- Шайба 10 ГОСТ 7798; Гайка М10 DIN 985; 14- Болт М10х20 ГОСТ7798.


Поддон в сборе


1-Гайка М6 DIN 985; Шайба 6 ГОСТ 11371; 2- Болт М6х14 ГОСТ 7802; 3- ЖНПС 02.408 Планка; ЖНПС 02.001 Защита; 5-ЖНПС 02.401 Основание.
Пиллета

1-ЖНПС 02.050 Кожух; 2- Болт М8 ГОСТ 7798; 3- ЖНПС 02.060 Наконечник; 4-Шайба С8 ГОСТ 11378; 5-Гайка М8 DIN 985; 6-ЖНПС 02.418 Поддон; 7- Гайка М6 DIN 985; 8-Шайба 6 ГОСТ 11371; 9-ЖНПС 02.002 Защита; 10- Болт М6х14 ГОСТ 7802; 11- ЖНПС 02.40 Боковина.

Вал протягивающий на боковине справа

1-Гайка М24х1.5 ГОСТ 5916; 2-Шайба 24 ГОСТ 11371; 3-ЖНПС 04.613 Звездочка; 4- Подшипник 206 в сборе; 5-Боковина правая; 6-Шпонка 8х7х32 ГОСТ 23360; 7-ЖНПС 04.150; 8-Гайка М10 DIN 985; 9- ЖНПС 04.431 Шайба; 10- Болт М10х25 ГОСТ 7802.
