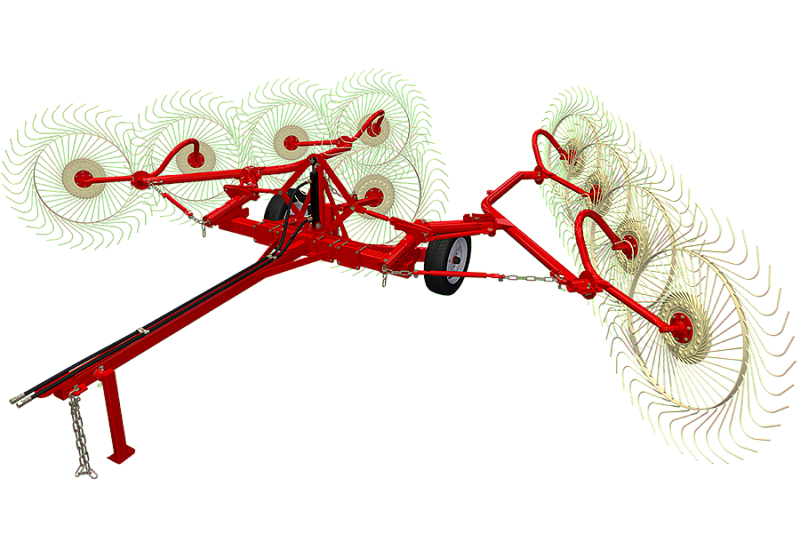

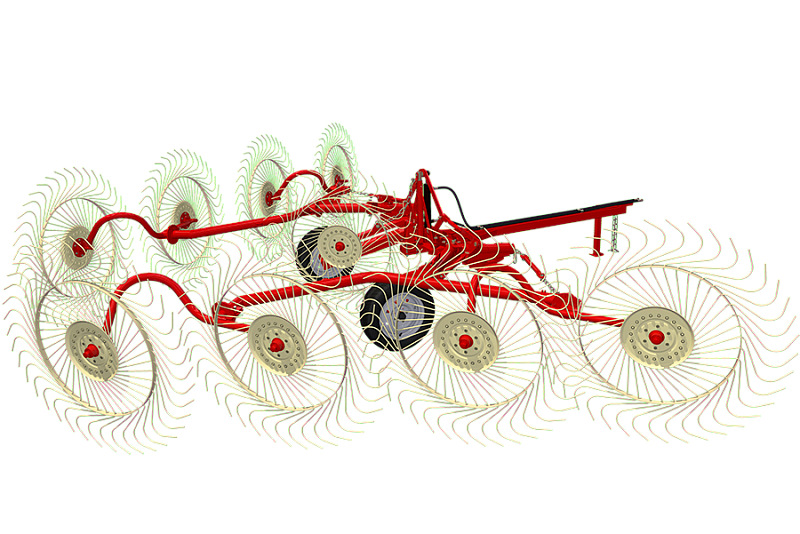

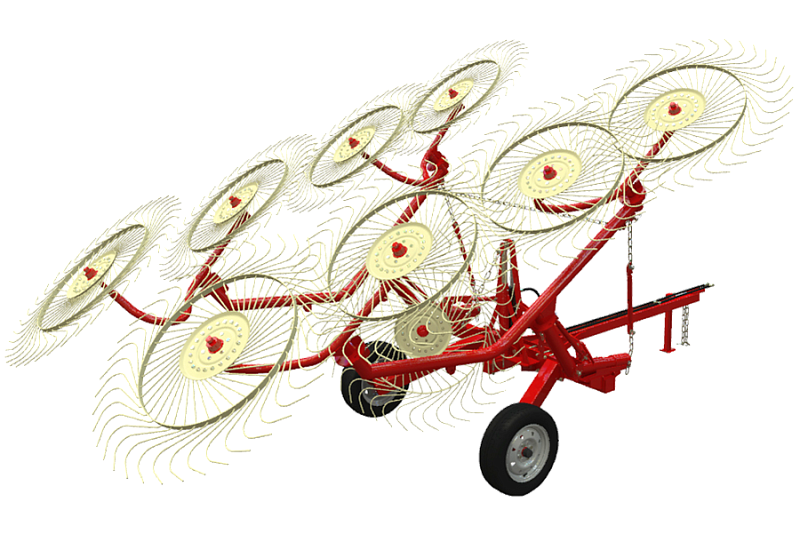

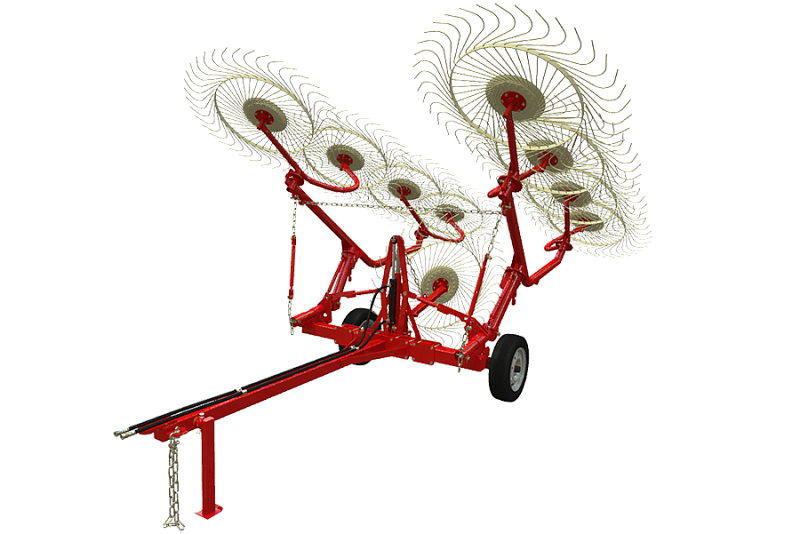

Грабли ворошилки ГВВ-6М

Грабли ворошилки ГВВ 6М

Грабли ГВВ-6м  предназначены для сгребания трав из прокосов в валок, ворошения скошенной массы, оборачивания и сдваивания валков.

Грабли ГВВ 6М  рекомендуется использовать как на среднеурожайных, так и на высокоурожайных сеяных и естественных сенокосах с ровным рельефом или уклоном не более 6 градусов, при влажности трав не более 70%.

Агрегатируются грабли ворошилки колесные ГВВ 6М  с тракторами малой мощности Т-25 и аналогами.

Кроме этого грабли ворошилки ГВВ-6М  могут быть применены для сгребания соломы после уборки зерновых культур.

Особенности и преимущества, а также устройство Граблей ГВВ 6М :

1. Большая ширина захвата навесных граблей ворошилок– до 6 метров

2. Качественный сбор скошенной массы в рыхлый однородный валок.

3. Зубья рабочих колес Граблей ворошилок (6 метров) изготовлены из пружинной стали высокого качества и имеют особую изогнутую форму, что позволяет им работать на изгиб и кручение сразу в двух плоскостях.

4. Диаметр проволоки зуба рабочего колеса граблей по выбору – 6 мм или 7 мм.

5. Благодаря особой форме зубьев, грабли ворошилки навесные гвв 6м, при работе, имеют постоянный контакт одновременно нескольких зубьев с почвой обеспечивая качественный захват скошенной массы и без попадания земли.

6. Усиленная тележка граблей ворошилок навесных по сравнению с аналогичными ГВВ-6 , а именно:
- усилено дышло,
- усилены балки опорных колес,
- усилены кулаки крепления балок рабочих колес,
- переработана конструкция механизма подъема (опускания) балок рабочих колес.

Данные изменения позволили увеличить жесткость и надежность всей конструкции тележки граблей ворошилок навесных.

7. Шины опорных колес 165/70R13, установленные на штампованный диск 5J*R13 от а/м ВАЗ.

8. В качестве ступицы опорных колес применяется задняя ступица а/м ВАЗ-2108/2110 в сборе с подшипником и осью, что многократно увеличивает надежность и долговечность данного узла.

9. Литая ступица рабочего колеса, в комплекте с установленными радиальными подшипниками обеспечивает надёжность и долговечность работы данного узла.

10. Штампованный диск рабочего колеса грабли ворошилки на трактор ГВВ 6М  с дополнительными ребрами жесткости, увеличенным диаметром расположения крепежных отверстий до 133 мм и их количеством до 6 штук, обеспечивает более равномерное распределение нагрузки на сам диск при работе. В совокупности с литой ступицей обеспечивается высокая надежность и долговечность данного узла.

11. Балки с установленными на них рабочими колесами имеют возможность копирования рельефа поля.

12. Наличие дополнительного среднего колеса в основной комплектации граблей. Данное рабочее колесо позволяет ворошить скошенную массу по центру граблей, в месте укладки валка.

13. Более низкие эксплуатационные затраты колесно пальцевых граблей по сравнению с роторными: невысокие затраты на обслуживание машины, ввиду отсутствия сложных и дорогих элементов (таких как карданные валы, шестерни, эксцентрики и т.д.); более низкие энергозатраты – для агрегатирования требуются трактора с меньшей мощностью двигателя.
