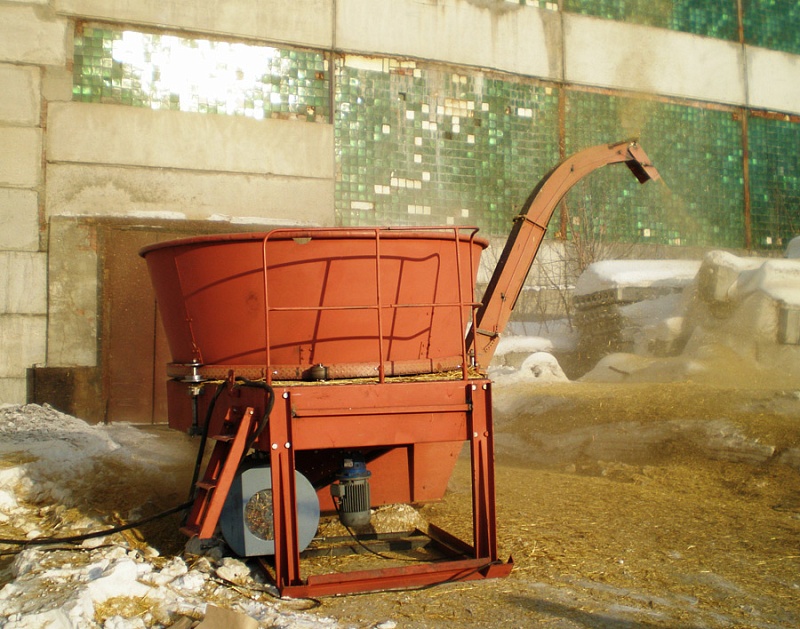

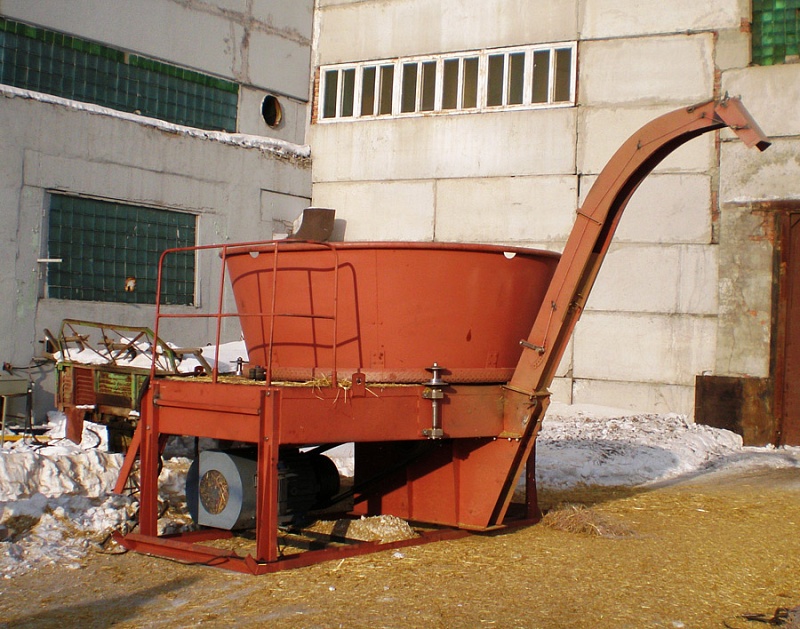

УСТРОЙСТВО ИЗМЕЛЬЧИТЕЛЯ И ЕГО СОСТАВНЫХ ЧАСТЕЙ
Измельчитель состоит из:
- рамы,
- бункера,
- ротора,
- выгрузного устройства,
- опоры-основания,
- привода бункера,
- трех опорных катков,
- дробильной камеры,
- электродвигателя,
- опорного кольца,
- мотор-редуктора,
- шести клиновых ремней,
- шкивов,
- цепной передачи.
Электродвигатель с приводным шкивом закреплен на опорной плите.
Привод ротора осуществляется от электродвигателя через ременные передачи и систему шкивов – шкива электродвигателя и шкива ротора.
Возможность перемещения электродвигателя по пазам крепления его к опорной плите позволяет производить натяжку приводных ремней с помощью регулировочных болтов. Мотор-редуктор предназначен для привода вращения бункера.
Принцип работы измельчителя.
Технологический процесс происходит следующим образом:

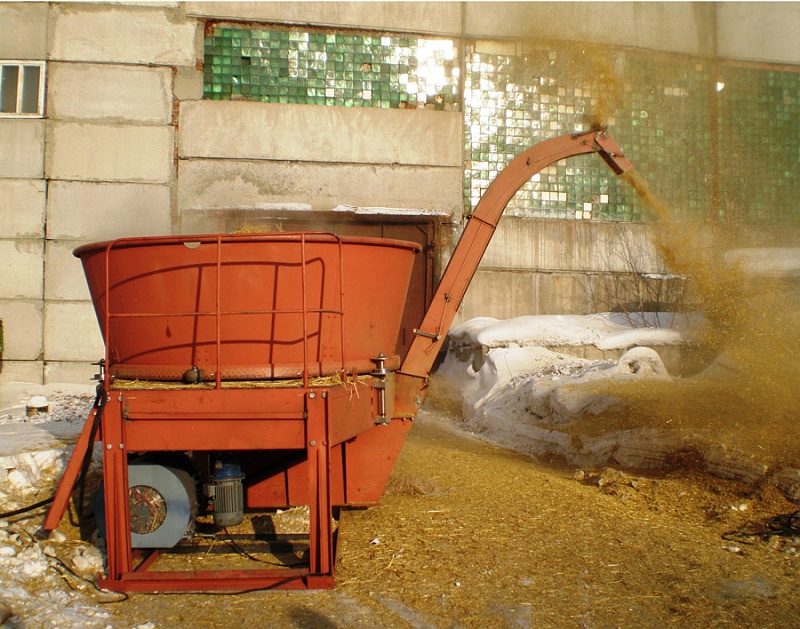

корм, подлежащий измельчению, грейферным погрузчиком подается в бункер, который, вращаясь, направляет его на ротор. Под воздействием бичей ротора и дек, установленных в корпусе дробильной камеры, он измельчается и воздушным потоком, создаваемым ротором, через выгрузное устройство подается в транспортное средство.
Габаритные размеры в транспортном положении (длина х ширина х высота), мм | 3400х4636х3200 |
Вместимость бункера, м3 | 5 |
Страна производитель | Россия |
Мощность, кВт | 55 |
Наличие самозагрузки | Нет |
Верхняя выгрузка | Да |
Нижняя выгрузка | Нет |
Поворотный раструб | Да |
Работа с прямоугольными тюками | Да |
