Описание
Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли и частичного выравнивания поверхности поля, а также для уплотнения осевшей, поздно обработанной почвы.
Послепосевное прикатывание обеспечивает необходимый контакт семян с почвой и сохранение влаги.
Конструкция катка позволяет его безопасное транспортирование по дорогам общего пользования за счет возможности его перевода в положение дальнего транспорта с помощью гидравлической системы трактора, управляемой с рабочего места тракториста.
Каток агрегатируется с тракторами мощностью 120-150 л.с.,способ агрегатирования полуприцепной.
Каток может эксплуатироваться в почвенно-климатических зонах России на почвах всех типов, при влажности 8-20% и твердости почвы до 1,6 МПа (16 кгс/см2) на полях с ровным и волнистым до 7º рельефом местности.
Каток представляет собой полуприцепное гидрофицированное орудие с шарнирной рамой, на которой установлены батареи катков.
Рама катка состоит из центральной части шарнирно-соединённой с боковыми рамами , крыльями и сницой.
Сница катка- сварная конструкция, крепится к центральной раме с помощью осей и предназначена для крепления гидроцилиндра и присоединения катка к трактору .
На снице крепится подставка 8 (рисунок), предназначенная для установки сницы на высоту прицепной скобы трактора. В работе и при транспортировании подставка должна быть поднята и закреплена штырем со шплинтом. При отсоединении катка от трактора подставку необходимо опустить и закрепить штырем со шплинтом в рабочем положении.

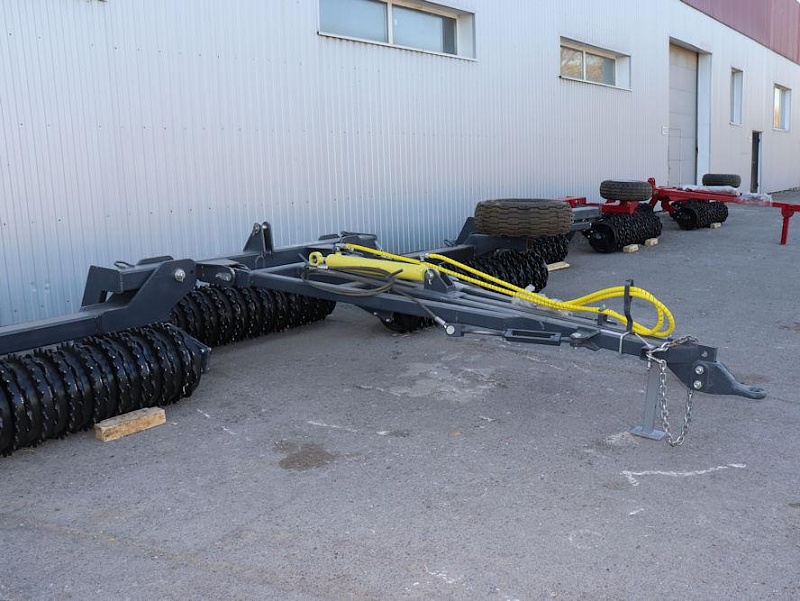

Общий вид
Послепосевное прикатывание обеспечивает необходимый контакт семян с почвой и сохранение влаги.
Конструкция катка позволяет его безопасное транспортирование по дорогам общего пользования за счет возможности его перевода в положение дальнего транспорта с помощью гидравлической системы трактора, управляемой с рабочего места тракториста.
Каток агрегатируется с тракторами мощностью 120-150 л.с.,способ агрегатирования полуприцепной.
Каток может эксплуатироваться в почвенно-климатических зонах России на почвах всех типов, при влажности 8-20% и твердости почвы до 1,6 МПа (16 кгс/см2) на полях с ровным и волнистым до 7º рельефом местности.
Каток представляет собой полуприцепное гидрофицированное орудие с шарнирной рамой, на которой установлены батареи катков.
Рама катка состоит из центральной части шарнирно-соединённой с боковыми рамами , крыльями и сницой.
Сница катка- сварная конструкция, крепится к центральной раме с помощью осей и предназначена для крепления гидроцилиндра и присоединения катка к трактору .
На снице крепится подставка 8 (рисунок), предназначенная для установки сницы на высоту прицепной скобы трактора. В работе и при транспортировании подставка должна быть поднята и закреплена штырем со шплинтом. При отсоединении катка от трактора подставку необходимо опустить и закрепить штырем со шплинтом в рабочем положении.
Общий вид
1 - Сница, 2-Гидроцилиндр ГЦ 80.40х630.22, 3-Рама центральная, 4-Колесо, 5-Крыло, 6- Рама боковая, 7-Батарея, 8-Подставка.
Диск ЗВЕЗДА. Материал ВЧ45. Масса - 8,9 кг
Диск КАТКА. Материал ВЧ40. Масса 24 кг

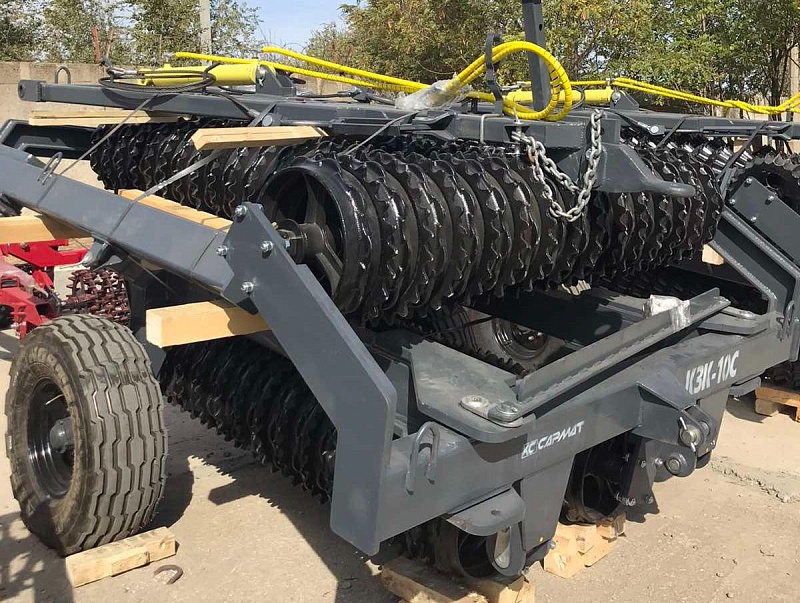

Каток КЗК-10С в транспортном положении

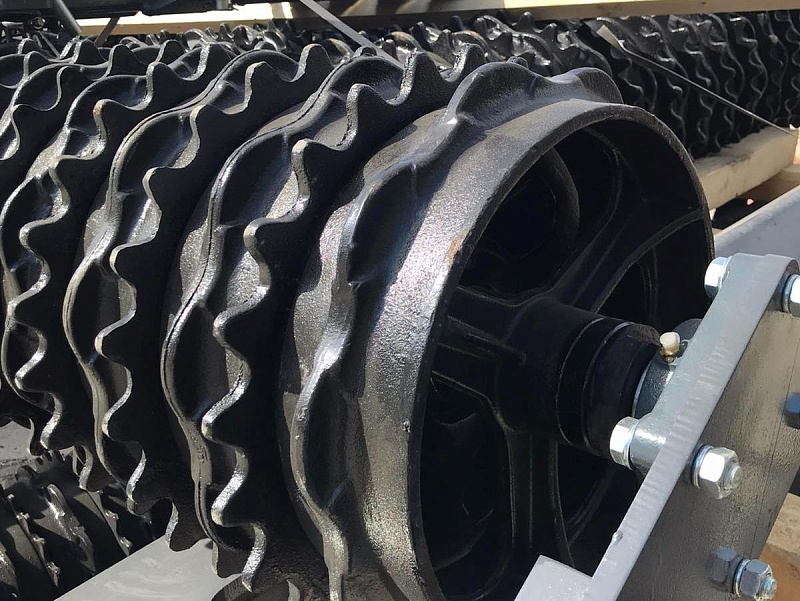

Батарея дисков
1-Вал, 2-Подшипник F 211, 3-Гайка корончатая М 58х2, 4-Диск катка 460мм -УККЗ 01.000.201 и распорное кольцо(18мм), 5-Диск катка (звезда) ККЗ-6У-10.000.401-01, 6-Болт М16х60; гайка М16; шайба 16; шайба пружинная 16.
Особенности
- На каток КЗК 6С «Антей» ставится 3 батареи;
- На каток КЗК 10С «Антей» – 5 батарей
Технические характеристики
Характеристики
| Ширина захвата, м | 6 |
| Необходимая мощность трактора, л.с | 80 |
| Тип орудия | полуприцепное |
| Масса в базовой комплектации, кг | 3300 |
| Рабочая скорость, км/ч | 10-14 |
| Производительность, га/ч | 6-9 |
| Габаритные размеры в транспортном положении (длина х ширина х высота), мм | 5900х2300х910 |
| Тип катка | зубчатый |
| Диаметр барабана, мм | 460 |
| Количество барабанов, шт | 3 |
| Страна производитель | Россия |
Документы
Katok-KZK_6S_10S
965 Кб
